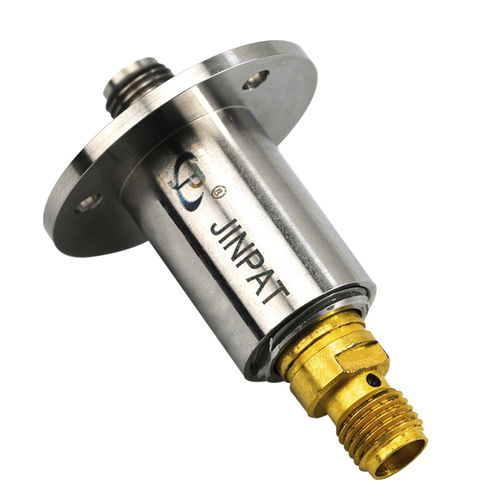

elektrischer Schleifring / für rauhe Umgebung / Hochfrequenz
LPHF-01M

{{requestButtons}}

Eigenschaften

  • Typ:

    elektrisch

  • Weitere Eigenschaft:

    für rauhe Umgebung, Hochfrequenz

  • Rotationsgeschwindigkeit:

    500 rpm (3.142 rad.min-1)

  • Spannung:

    24 V

  • Anzahl Kontakte:

    1 unit

Beschreibung

Teilenummer: LPHF-01M

Der JINPAT Einkanal-Hochfrequenzschleifring bietet eine Hochfrequenzübertragungslösung zwischen einer festen Plattform und einer Drehplattform, wie beispielsweise Fernsehkameras, unbemannte Luftfahrzeuge und Radarsysteme. Der Schleifring ermöglicht die Signalübertragung im Frequenzbereich von DC bis 18GHz und kann in den elektrischen Schleifring integriert werden, um Leistung und Hochgeschwindigkeitsdaten zu übertragen. Ausgelegt für einen weiten Betriebstemperaturbereich (-40°C~+80°C), kann der Schleifring auch an extreme Umgebungen angepasst werden. Was die Schutzart betrifft, so kann die hohe Schutzart nach Bedarf angepasst werden. Neben den oben genannten Merkmalen wird der Hochfrequenzschleifring als montagefreundlich, wartungsfreundlich und langlebig bezeichnet.

Technische Daten

Schnittstellentyp: SMA-F(50Ω)
Frequenzbereich: DC-18GHz
Einfügungsdämpfung WOW: 0,05dB
Spitzenleistung, max.: 3KW
Durchschnittliche Leistung, max.: 200W@1GHz/30W@18GHz
Drehgeschwindigkeit, max.: 500 U/min
Lebensdauer, min.: 10 Millionen Umdrehungen
Anlaufdrehmoment: 2Ncm Max
Betriebstemperatur: -45~+80℃
Luftfeuchtigkeit (Betrieb): 95%
