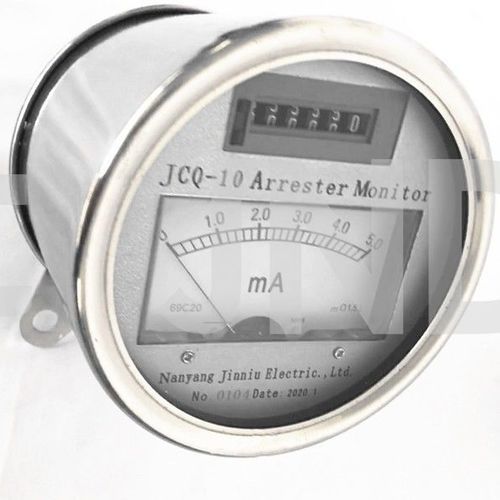

Stromüberwachungsgerät Jcq-10

zur Leckdetektionfür Blitzableiter

Das Ableiterüberwachungsgerät des Typs Jcq-10 ist ein Gerät, das in Reihe unter den Ableiter geschaltet wird, um den Ableitstrom zu erfassen und die Auslösezeiten des Ableiters aufzuzeichnen. Es wird für Zinkoxid-Ableiter mit einem Spannungsniveau von 500kV und darunter verwendet. Die verwendeten Umgebungsbedingungen sind die gleichen wie die des angeschlossenen Ableiters. Der Ableitermonitor verfügt über elektromagnetische Zählung, Stromzeigeranzeige und Vibrationsfestigkeit. aufbau und Leistung Der Monitor besteht im Wesentlichen aus Ventilplatte, Gleichrichter, Kondensator, Widerstand, Induktivität, Auslöseschaltung, Schutzvorrichtung, Zählschaltung, elektromagnetischem Zähler, magnetoelektrischem Zeigeramperemeter, Strommess- und Umwandlungsschaltung, Bauteil und Gehäuse. Bei normalem Gebrauch wird der Ableitstrom des Ableiters direkt durch magnetoelektrische Zeigerinstrument angezeigt, und der Zeigerbereich ist in zwei Ebenen, 0-5ma und 0- 2mA automatische Verschiebung und Lichtanzeige, der Anzeigebereich ist in zwei Gänge, 0-5ma und 0-2ma automatische Verschiebung und Lichtanzeige unterteilt, wenn der Gang ist 0-10mA, die Leuchtstoffröhre ist auf, wenn der Ableiter I wirkt, die elektromagnetische Zähler Akkumulation Technologie, nachdem die Anzeige voll ist, die automatische Rückkehr auf Null, um die Akkumulation zählen, unendlichen Zyklus Arbeit, nicht klar Null!
