Laserbeugungs-Partikelgrößenmessgerät

dynamische Bildanalysedynamische Bildanalysefür Qualitätskontrolle

Produktübersicht
Winner bietet modulare Online-Lösungen zur Partikelgrößenanalyse von 0,1 μm bis 10000 μm. Das System liefert kontinuierliche Echtzeitdaten zu Partikelgröße und Morphologie für Prozesssteuerung und Produktqualität in Industriezweigen wie Zuschlagstoffe, Suspensionen, Zement, hergestellt Sand, Dünger und Batteriematerialien.

Anwendungen

• Sand- und Kieszuschlagstoffe
• Mineral- und Metallschlämme, industrielle Schlämme
• Zementproduktion und Endzement
• Hergestellter Sand
• Düngerkügelchen und Düngerwerke
• Hüttensand-Mikropulver
• Kohle/feingemahlene Kohle, Batteriematerialien, Metallmikropulver

Module und Schlüsselparameter
Winner 1702
Messbereich: 0,1–500 μm
Typische Anwendungen: Zement, Schlackenpulver, Kohlepulver, Batteriematerialien
Beschreibung: Online-Laser-Partikelgrößenmessgerät, optimiert für trockene feine Pulver

Winner 2602
Messbereich: 30–3000 μm
Typische Anwendungen: Mineralschlämme, Metallschlämme, industrielle Schlämme
Beschreibung: Nassbildbasiertes Online-Partikelgrößenmessgerät

Winner 2701
Messbereich: 10–300 mm
Typische Anwendungen: Sand- und Kieszuschlagstoffe, Bergbau-Zerkleinerung
Beschreibung: Bildbasiertes Online-Analysergerät für große, klumpige Partikel

Winner 2702
Messbereich: 50–10000 μm
Typische Anwendungen: hergestellter Sand, Düngerkügelchen, Getreide
Beschreibung: Trockenbildbasiertes Online-Partikelgrößenmessgerät für große Partikel

Technische Prinzipien

• Laserbeugung (Winner 1702): Basierend auf Fraunhofer- und Mie-Theorie; Partikelgrößenverteilung durch spektrale Inversion des gestreuten Lichts. Patentierter konvergierender Fourier-Optikpfad reduziert den Energieverbrauch um ca. 30 % und ermöglicht Cloud-Datenaustausch.
• Bildanalyse (Winner 2602 / 2701 / 2702): Direkte Bildaufnahme erfasst die tatsächliche Partikelmorphologie mit hochfrequenten Industriekameras; liefert multidimensionale Daten wie Sphärizität und Längs-/Quotientenverhältnis.

Vorteile

• Bildanalyse: direkte Messung von Partikelform und -größe ohne Rückgriff auf indirekte mathematische Modelle; wichtig, wenn Morphologiekontrolle gefordert ist.
• Laserbeugung: schnelle, hochfrequente Online-Überwachung mit hoher Genauigkeit und Reproduzierbarkeit (D50-Reproduzierbarkeitsfehler < 3 %).
• Selbstreinigendes Design: patentiertes Probefenster reduziert Wartungsintervalle.

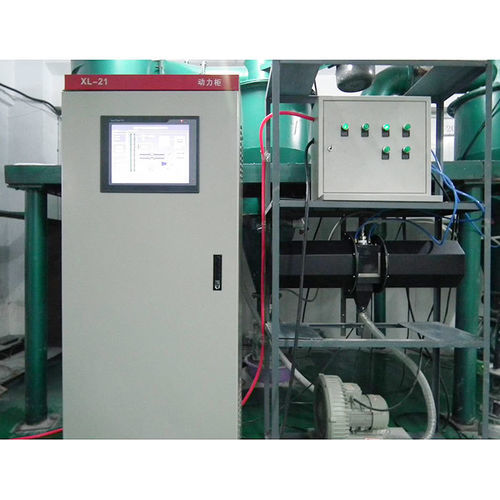

Beispielhafte Installationsorte

• Zementwerke — Endzementlinien
• Produktion von Metallmikropulver (inkl. explosionsgeschützte Bereiche)
• Kraftwerks-Überwachung pulverisierter Kohle
• Herstellung von Hüttensand-Mikropulver
• Zementwerke (2‑Linien-Anlagen)
• Herstellung von künstlichem Sand
• Düngerfabriken
• Allgemeine Zementproduktionsstandorte

Service und Support

• Cloud-Plattform: Gerätezustand in Echtzeit und Fernzugriff auf Messdaten.
• Maßgeschneiderte Lösungen: Probenahme-, Dispergier- und Materialrückführmodule abgestimmt auf die Anforderungen der Produktionslinie.

Technische Spezifikationen

• Gesamtabdeckung: 0,1 μm bis 300 mm durch kombinierte Module
• Winner 1702 Bereich: 0,1–500 μm (Laserbeugung für trockene feine Pulver)
• Winner 2602 Bereich: 30–3000 μm (Nass-Bildanalysator)
• Winner 2701 Bereich: 10–300 mm (Bildanalysator für große klumpige Partikel)
• Winner 2702 Bereich: 50–10000 μm (Trocken-Bildanalysator für große Partikel)
• Laserbeugungsauflösung: branchenführend; D50-Reproduzierbarkeitsfehler < 3 %
• Bildanalyse: morphologische Parameter (Sphärizität, Aspektverhältnis, Rundheit)
• Patentierter konvergierender Fourier-Optikpfad (Energieeinsparung ≈ 30 %)
• Patentiertes selbstreinigendes Probefenster zur Verlängerung der Wartungsintervalle
• Unterstützt Cloud-Datenaustausch und Fernüberwachung
