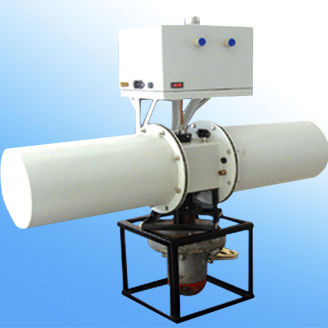

Laserbeugungs-Partikelgrößenmessgerät Winner Industrial Online Particle Size Monitoring System

dynamische BildanalyseProzessfür Qualitätskontrolle

Produktübersicht
Jinan Winner bietet Online-Analyse-Lösungen, die den gesamten Partikelgrößenbereich abdecken und so Anforderungen verschiedener Branchen erfüllen. Das System misst kontinuierlich die Partikelgröße in Echtzeit, um Produktqualität und -konsistenz sicherzustellen. Typische Anwendungen: Sand- und Kiesaggregate, Suspensionen, Zement, künstlicher Sand, Dünger, Batteriematerialien und Mineralverarbeitung.

Hauptmerkmale
Messbereich: 0,1 μm – 300 mm (Systemabdeckung).
Messprinzipien: Laserbeugung und hochgeschwindigkeits Bildanalyse.
Betriebsarten: Trockenlaser, Nassbild, Trockenbild für große Partikel.

Module und technische Parameter
Modul: Winner 1702
Bereich: 0,1–500 μm
Anwendungen: Zement, Schlackenpulver, Kohlefeinanteile, Batteriematerialien
Hinweis: Online-Laser-Particle-Size-Analyzer für trockene Feinstäube.

Modul: Winner 2602
Bereich: 30–3000 μm
Anwendungen: Minerale Schlämme, Metallschlämme, Matsch
Hinweis: Nassbild Online-Partikelgrößenanalyse.

Modul: Winner 2701
Bereich: 10–300 mm
Anwendungen: Sand- und Kiesaggregate, Bergbau-Zerkleinerung
Hinweis: Bildbasiertes Online-Analysetool für große, klotzige Partikel.

Modul: Winner 2702
Bereich: 50–10000 μm
Anwendungen: künstlicher Sand, Düngerkörner, Getreide
Hinweis: Trockenbild Online-Analyser für große Partikel.

Technische Prinzipien
Laserbeugung (Winner 1702): Basierend auf Mie- und Fraunhofer-Theorien wird die Partikelgrößenverteilung durch Inversion des gestreuten Lichtspektrums gewonnen. Patentierter konvergenter Fourier-Optikpfad reduziert den Energieverbrauch und unterstützt Cloud-Datenaustausch.

Bildanalyse (Winner 2602 / Winner 2701 / Winner 2702): Direkte Erfassung der tatsächlichen Partikelmorphologie mittels Industriekamera mit hoher Bildrate. Liefert morphologische Parameter wie Sphärizität und Seitenverhältnis. Selbstreinigendes Probenfenster reduziert Wartungsaufwand.

Vorteile

• Bildanalyse: Direkte Morphologiemessung mit hoher Datenverlässlichkeit; liefert Sphärizität, Seitenverhältnis und Rundheit für formkritische Prozesse.
• Laserbeugung: Schnelle, effiziente Echtzeitüberwachung mit hoher Genauigkeit und Wiederholbarkeit (D50-Wiederholfehler < 3%).

Beispielhafte Installationsorte

• Zementwerk: Fertigzement
• Feines Metallpulver (explosionsgeschützte Ausführungen)
• Kraftwerk: pulverisierte Kohle
• Schlackenfeinpulver
• Zementwerke mit Doppellinie
• Verarbeitung von künstlichem Sand
• Düngemittelwerk
• Bergbau-Zerkleinerungslinien

Service und Support
Winner Cloud: Echtzeit-Überwachung des Gerätezustands und Fernabruf von Daten. Kundenspezifische Lösungen für Probenahme, Dispergierung und Materialrückführung, angepasst an Produktionslinienanforderungen.

Technische Spezifikationen

• Produktname: Winner Industrial Online Particle Size Monitoring System
• Marke: Winner
• Gesamtmessbereich: 0,1 μm – 300 mm (Systemabdeckung)
• Verfügbare Module: Winner 1702 (Laserbeugung, 0,1–500 μm), Winner 2602 (Nassbild, 30–3000 μm), Winner 2701 (bildbasiert, 10–300 mm), Winner 2702 (Trockenbild, 50–10000 μm)
• Anwendungen: Zement, Schlackenpulver, Kohlefeinanteile, Batteriematerialien, Mineralschlämme, Metallschlämme, Sand- und Kiesaggregate, künstlicher Sand, Düngerkörner, Getreide, Bergbauzerkleinerung
• Messmethoden: Laserbeugung (Mie/Fraunhofer) und Bildanalyse
• Wesentliche Ausgaben: Partikelgrößenverteilung und morphologische Parameter (Sphärizität, Seitenverhältnis, Rundheit)
• Leistung: kontinuierliche Echtzeitüberwachung, D50-Wiederholfehler < 3 % (Laserbeugung)
• Wartung: Selbstreinigendes Probenfenster zur Verlängerung der Wartungsintervalle
• Cloud-Funktionen: Fernüberwachung und Datenabruf über Winner Cloud
