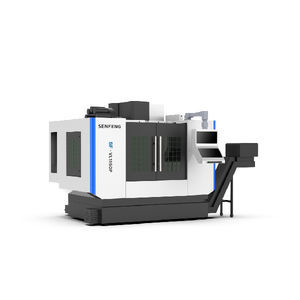

3-Achs-Bearbeitungszentrum SF-VL1160

vertikalBT 4024 Werkzeuge

Produktbeschreibung
Der SF-VL1160 ist ein vertikales Bearbeitungszentrum mittlerer Größe, ausgelegt für Fräsen, Bohren, Ausdrehen, Reiben, Senken und Gewindeschneiden in einer Spannvorgang. Geeignet für variantenreiche Kleinserienfertigung komplexer Metallteile wie Gehäuse, Platten, Scheiben, Ventile und Schächte.

Schnelle Infos

• Modell: SF-VL1160
• Arbeitsbereich: 1100×600×600 mm
• Maximale Belastung: 800 kg

Technische Daten
Tischabmessung: 1200×600 mm
Maximale Belastung: 800 kg
T-Nut Größe: 5-18-100 mm
Verfahrweg X (max): 1100 mm
Verfahrweg Y (max): 600 mm
Verfahrweg Z (max): 600 mm
Spindelnase bis Tisch (max): 720 mm
Spindelnase bis Tisch (min): 120 mm
Spindelmitte bis Z-Führungsfläche: 650 mm
Spindel (Kegel 7:24): BT40 φ150
Drehzahlbereich: bis 8000 U/min
Spindelmotorleistung: 11 kW
Eilgang X/Y/Z: 24 / 24 / 18 m/min
Vorschubgeschwindigkeit: 1–10000 mm/min
Werkzeugwechsler Typ: Scheibe
Werkzeugwechsler Kapazität: 24 Werkzeuge
Werkzeugwechselzeit: 2,5 s
Prüfstandard Genauigkeit: JIS B6336-4:2000 / GB/T18400.4-2010
Positioniergenauigkeit X/Y/Z: 0,008 mm
Wiederholgenauigkeit X/Y/Z: 0,005 mm
Abmessungen (L×B×H): 3100×2500×2800 mm
Bruttogewicht: 6500 kg

Vorteile

• Umfassende Verkleidung für Arbeitssicherheit und einfache Wartung
• Schneller, effizienter Spänetransport
• Hohe Positioniergenauigkeit bei geringem Verschleiß
• Stabiles, präzises Maschinenbett dank ausgereifter Fertigungsprozesse

Anwendungsbereiche
Geeignet für Automobil-, Motorrad-, Bau- und Baumaschinen, Luftfahrt, Verteidigung, Formenbau und die Präzisionsbearbeitung.

Eigenschaften / Technische Spezifikationen

• Modell: SF-VL1160
• Arbeitsbereich (X×Y×Z): 1100×600×600 mm
• Tischabmessung: 1200×600 mm
• Maximale Tischbelastung: 800 kg
• Spindelkonus: BT40
• Spindeldrehzahl: bis 8000 U/min
• Spindelmotor: 11 kW
• Werkzeugmagazin: Scheibe, Kapazität 24 Werkzeuge
• Eilgang X/Y/Z: 24 / 24 / 18 m/min
• Vorschubbereich: 1–10000 mm/min
• Positioniergenauigkeit: 0,008 mm; Wiederholgenauigkeit: 0,005 mm
• Maschinenaufstellmaß (L×B×H): 3100×2500×2800 mm
• Bruttogewicht: 6500 kg
