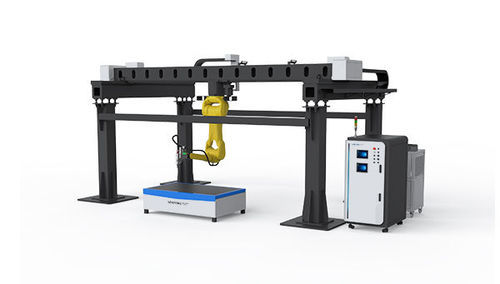

3D-Laser-Schneidemaschine

Faserlaserfür Metallfür Blech

Übersicht
Das 3D 8-Achsen intelligente Faserlaserschneidsystem vereint einen Faserlaserschneidkopf, ein hochpräzises kapazitives Höhenverfolgungssystem, eine Faserlaserquelle und eine Industrieroboterplattform. Es ermöglicht flexibles Schneiden von Blechen und 3D-Formteilen aus mehreren Winkeln und ist für großformatige 3D- und Flachplattenbearbeitung ausgelegt.

Produktvorteile

• Stabile Betriebsweise: Portalbauweise mit Doppelantrieb sowie vordere und hintere Stützhalter zur Erhöhung der Struktursteifigkeit; Fundamentmontage vor Ort gewährleistet eine sichere Chassisbefestigung und dauerhafte Präzision.
• Mehrprozessfähigkeit: Unterstützt sowohl 3D-Konturschnitt von geformten Bauteilen als auch Flachplattenzuschnitt, auch für großformatige Tafeln.
• Konfigurierbares Layout: Modulare Arbeitstische — fest, Drehtisch oder translationaler Zahn- und Schienentisch — und kundenspezifische Maschinengrößen; aktuelle maximale Bearbeitungsreichweite bis zu 4,5 × 12 m.
• Höhere Produktivität: Koordinierte Achssteuerung und Roboterintegration reduzieren die Zykluszeiten verglichen mit herkömmlichen 3D-Schneidlösungen.

Anwendungen
Geeignet für Blechbearbeitung, Küchengeräte, Chassis und Schränke, mechanische und elektrische Ausrüstungen, Leuchtenbeschläge, Werbeschilder, Fahrzeugteile, Ausstellungsanlagen und andere Metallzuschnitt-Aufgaben.

Technische Daten

• X-Achsen Hub (mm): 4000
• Y-Achsen Hub (mm): 2000
• Anzahl der Achsen: 8
• Max. X/Y Achsengeschwindigkeit (m/min): 60
• Maximale Beschleunigung (G): 0,6
• Maximale Bearbeitungsfläche (m): bis zu 4,5 × 12 (Standard 4,5 × 4,5)
• Positioniergenauigkeit (mm): ±0,03
• Arbeitstisch: fest / drehbar / translational
• Laserleistung (kW): 1,5 / 2 / 3
