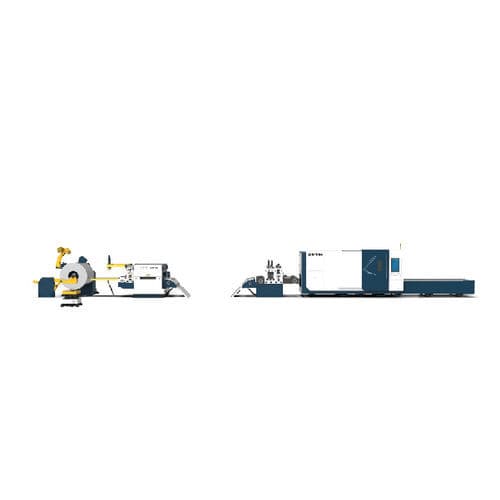

Laser-Schneidemaschine SF1503CLH

für Aluminiumfür Spulenfür Platten

Übersicht
Die SF1503CLH ist für die kontinuierliche Verarbeitung von Aluminium-Coils zu Blechen ausgelegt und kombiniert Abcoiler, einen speziell für Aluminium ausgelegten Richtsatz, einen Laser-Schneidkopf sowie ein integriertes Zuführsystem. Die Maschine richtet Aluminiumcoils zu sofort laserbarern Blechen ohne Zwischenschritte. Optionale Module (Laminieren, Besprühen) und MES-Anbindung sind verfügbar, um die Produktionslinie zu erweitern.

Hauptvorteile

• Speziell entwickelter Richtsatz für Aluminium-Coils zur Sicherstellung der Planlage vor dem Schneiden.
• Modulare Konfiguration: Module lassen sich zu einer durchgehenden Produktionskette vom Coil bis zum Endprodukt kombinieren.
• Offene Steuerungsarchitektur zur Integration in MES für automatisierte Abläufe.

Technische Parameter (Zusammenfassung)
Modell: SF1503CLH

Abcoiler- und Richteinheit:

• Blechcoil-Größe (L×B, mm): 3000×1500
• Blechcoil-Stärke (mm): 0,6–3
• Standard-Innendurchmesser (mm): Φ508
• Max. Außendurchmesser (mm): Φ1400
• Coil-Gewicht (t): 10
• Max. Zuführgeschwindigkeit (m/min): 10
• Richtgenauigkeit (mm/m²): ±1,5

Laserschneidmaschine

• Laserleistung (kW): 6
• X/Y-Achsen Positionsgenauigkeit (mm): ±0,05
• X/Y-Achsen Repositionsgenauigkeit (mm): ±0,02

Stromversorgung

• Drehstrom 380V, 50Hz/60Hz (kundenspezifisch)

Merkmale / technische Spezifikationen

• Modell: SF1503CLH
• Abcoiler- und Richteinheit — Blechcoil-Größe (L×B, mm): 3000×1500
• Abcoiler- und Richteinheit — Blechcoil-Stärke (mm): 0,6–3
• Abcoiler- und Richteinheit — Standard-Innendurchmesser (mm): Φ508
• Abcoiler- und Richteinheit — Max. Außendurchmesser (mm): Φ1400
• Abcoiler- und Richteinheit — Coil-Gewicht (t): 10
• Abcoiler- und Richteinheit — Max. Zuführgeschwindigkeit (m/min): 10
• Abcoiler- und Richteinheit — Richtgenauigkeit (mm/m²): ±1,5
• Laserschneidmaschine — Laserleistung (kW): 6
• Laserschneidmaschine — X/Y-Achsen Positionsgenauigkeit (mm): ±0,05
• Laserschneidmaschine — X/Y-Achsen Repositionsgenauigkeit (mm): ±0,02
• Stromversorgung: Drehstrom 380V, 50Hz/60Hz (kundenspezifisch)
