CNC-Rundbiegemaschine BDC-2500

automatischfür die Metallwarenindustriemit hohem Durchsatz

Überblick

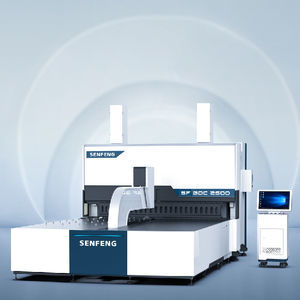

Die BDC-2500 ist eine automatische Paneelbiegemaschine mit sechsachsigen Robotern für Push-down-Beladen, Biegen und Entladen. Das System wird von einer CNC-Steuerung mit EtherCAT-Kommunikation und grafischer Programmierung gesteuert und lässt sich in automatische Bearbeitungslinien für Paneele integrieren.

Hauptvorteile

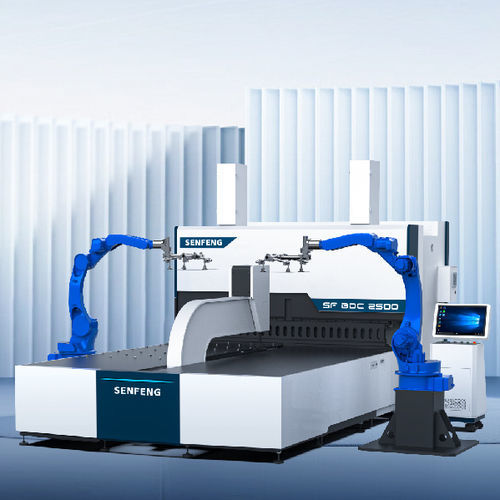

• Sechsachser-Roboter übernimmt Beladen, Biegen und Entladen für vollautomatisierte Abläufe.
• Durchgehende One-Stop-Produktion mit minimaler manueller Eingriffsmöglichkeit.
• Hohe Taktfähigkeit für Massen- und flexible Produktion (Beispiel schnellste Biegezeit: 0,2 s/Biegung; typisch 0,5 s/Zyklus je nach Vorgang).
• Unterstützt komplexe Geometrien: rechte, spitze, stumpfe Winkel, Bögen, Rückstellungen, tote Kanten, U-Formen und geschlossene Typen; Up/Down- und Level-Up-Biegung möglich.
• Universelle gehärtete Biegewerkzeuge (geschmiedeter, gehärteter und angelassener Werkzeugstahl/Legierung) für lange Lebensdauer und Verschleißfestigkeit.
• Konstruiert zur Integration mit anderen Paneelbearbeitungsmaschinen zur Bildung automatischer Fertigungslinien.

Highlights / Merkmale

• Markierungsfreies Biegen zur Vermeidung sichtbarer Werkzeugspuren an Teilen.
• Großer Biegebereich einschließlich geschlossener Typen, Rückstellungen und toter Kanten.
• Robotergeführte Abläufe für automatisches Beladen, Biegen und Entladen während des gesamten Produktionszyklus.
• Geeignet für Mehrfachlose und großserielle Dauerproduktion.
• Linux-basierte CNC mit HD-Display, EtherCAT-Protokoll, grafischer visueller Programmierung und mehreren integrierten Biegeprogrammen.

Technische Parameter (Zusammenfassung)
Modell: BDC-1500 | BDC-2000 | BDC-2500
Max. Biegelänge: 1500 mm | 2000 mm | 2500 mm
Max. Biegehöhe: 200 mm (optional 300 mm)
Materialstärke und Biegewinkel (Standardwerkzeuge): Stahl (UTS 410 N/mm2): bis 2,0 mm; Edelstahl (UTS 660 N/mm2): bis 1,5 mm; Aluminium (UTS 265 N/mm2): bis 2,5 mm
Mindeststärke: 0,35 mm
Gasdruck: 0,6 MPa
Steuerachsen: 13
Schnellste Biegezeit: 0,2 s/Biegung (abhängig von der Operation)
Luftverbrauch: 20 NL/min
Abmessungen (L×B×H): BDC-1500: 4400×2000×3050 mm; BDC-2000: 5000×2540×3200 mm; BDC-2500: 5600×3000×3250 mm
Gewicht: BDC-1500: 13000 kg; BDC-2000: 17000 kg; BDC-2500: 22000 kg
Unterstützt Zuführung von ausgeschachtelten Platten: Ja
Roboter: 6-Achsen; Wiederholgenauigkeit ±0,08 mm; Reichweite 1730 mm; max. Nutzlast 20 kg; Robotergewicht 285 kg

Anwendungen & Integration
Konzipiert für automatisierte Blechbiegelinien, auf denen Roboter das Zuführen, Biegen und Entladen übernehmen. Geeignet für Hersteller, die kontinuierliche, throughput-starke und flexible Biegeprozesse benötigen. Kann mit anderen Paneelbearbeitungsmaschinen verknüpft werden, um vollständige automatische Montageachsen zu bilden.

Spezifikationen

• Modell: BDC-2500 (auch verfügbar: BDC-1500, BDC-2000)
• Max. Biegelänge: 2500 mm
• Max. Biegehöhe: 200 mm (optional 300 mm)
• Materialfähigkeiten (Standardwerkzeuge): Stahl (UTS 410 N/mm2) ≤ 2,0 mm; Edelstahl (UTS 660 N/mm2) ≤ 1,5 mm; Aluminium (UTS 265 N/mm2) ≤ 2,5 mm
• Mindeststärke: 0,35 mm
• Gasdruck-Anforderung: 0,6 MPa
• Steuerachsen: 13
• Schnellste Biegezeit: 0,2 s/Biegung
• Luftverbrauch: 20 NL/min
• Roboter: 6-Achsen, Wiederholgenauigkeit ±0,08 mm, Reichweite 1730 mm, max. Last 20 kg
• Abmessungen (L×B×H): 5600×3000×3250 mm (BDC-2500)
• Gewicht: 22000 kg (BDC-2500)
• Unterstützt Zuführung von ausgeschachtelten Platten
• Universal gehärtete Biegewerkzeuge ausgelegt für lange Lebensdauer (ausgelegt für >1.000.000 Biegungen)
