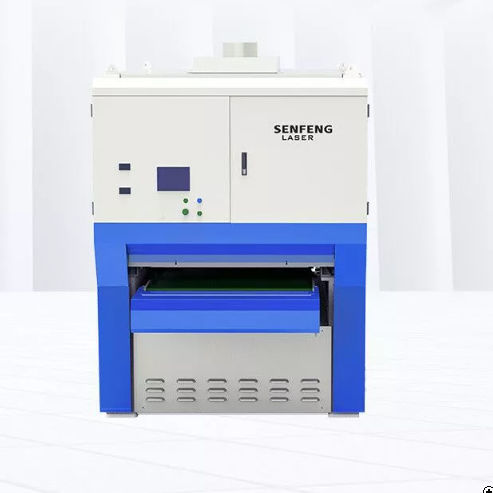

Breitbandschleifer SFD series

Bandfestinstalliertelektrisch

Produktübersicht
Automatisches Entgrat- und Schleifsystem für Bleche, bestehend aus Steuer-, Antriebs-, Förder-, Hebe- und Schleifmodulen. Das Steuerungssystem programmiert Teilelänge und -dicke, das Hebesystem stellt die Tischhöhe ein und das Fördersystem transportiert die Werkstücke zum Schleifbereich für Entgraten und Oberflächenbearbeitung.

Eigenschaften

• Entfernt Grate und rundet Kanten ab, wobei die Oxidschicht erhalten und die Bauteildicke beibehalten wird.
• PLC-Vollcomputer mit Touchscreen: einfache Bedienung, integrierte Fehleranzeige und geringe Ausfallrate.
• Niedrige Verschleißteilkosten, senkt die Betriebskosten.
• Zwei Hauptmotoren zu je 18,5 kW für zuverlässige Leistung; robuste Konstruktion und schwere Komponenten (Eigengewicht ca. 3,9 t) für den Dauerbetrieb in der Industrie.

Einsatzbereiche
Geeignet für die Blechbearbeitung in Branchen wie industrielle Fertigung, Luftfahrt & Raumfahrt, Elektronik, U-Bahn/Schienenkomponenten, Automobil, Lebensmittelmaschinen, Textilmaschinen, Baumaschinen, Präzisionsteile, Schiffbau, Metallurgie, Aufzüge, Haushaltsgeräte, Metalldekoration und Beschilderung.

Technische Parameter der Blechschleifmaschine
Modell | SFD630 | SFD1000 | SFD1300 | SFD1600
Arbeitsbreite | ≤630 mm | ≤1000 mm | ≤1300 mm | ≤1600 mm
Bearbeitungsdicke | ≤50 mm (alle Modelle)
Bearbeitungslänge | unbegrenzt (alle Modelle)
Schleifbandgeschwindigkeit | ≈1100 m/min (alle Modelle)
Vorschubgeschwindigkeit | Vakuum-Ansaugung: 0,5–5 m/min; Magnetabsaugung: 0,5–7 m/min (alle Modelle)
Dickenverstellung | Automatisch (alle Modelle)
Verstellgenauigkeit | < 0,02 mm (alle Modelle)
Gesamtleistung | 20,37 kW (SFD630) | 68,5 kW (SFD1000) | 80 kW (SFD1300) | 94,5 kW (SFD1600)
Arbeitsdruck | 0,4–0,6 MPa (alle Modelle)
Maschinenabmessungen | 1910 × 1100 × 2100 mm (SFD630) | 3700 × 1700 × 2300 mm (SFD1000) | 4100 × 2200 × 2200 mm (SFD1300) | 4400 × 2700 × 2300 mm (SFD1600)

Spezifikationen

• Modelle: SFD630, SFD1000, SFD1300, SFD1600
• Arbeitsbreite: ≤630 / ≤1000 / ≤1300 / ≤1600 mm (modellabhängig)
• Bearbeitungsdicke: ≤50 mm
• Bearbeitungslänge: unbegrenzt
• Schleifbandgeschwindigkeit: ≈1100 m/min
• Vorschubgeschwindigkeit: Vakuumansaugung 0,5–5 m/min; Magnetabsaugung 0,5–7 m/min
• Dickenverstellung: Automatisch, Genauigkeit <0,02 mm
• Gesamtleistung (je Modell): 20,37 kW / 68,5 kW / 80 kW / 94,5 kW
• Arbeitsdruck: 0,4–0,6 MPa
• Maschinenabmessungen: siehe modellabhängige Maße oben
