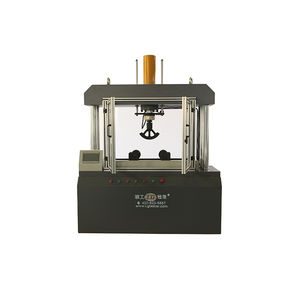

Biegeprüfmaschine JWJ-3

PLC-gesteuertfür metallische Materialienfür Blech

1. Modell und Spezifikationen der Ausrüstung JWJ-3 Elektrische Blechumkehrbiegeprüfmaschine 2. Verwendung der Ausrüstung Diese Prüfmaschine wird hauptsächlich für den wiederholten Biegetest des Blechs verwendet, um die Leistung des Blechs zu testen, um der plastischen Verformung zu widerstehen und die Defekte, die während des wiederholten Biegens angezeigt werden; Erfüllen Sie die Prüfnorm GB/T 238-2013 "Metallische Materialien-Draht-Rückbiegeversuch"; GB/T 235-2013 "Metallische Materialien-Blech und Streifen-Rückbiegeversuch" Diese Maschine ist weit verbreitet in der Stahl-, Bau-Industrie, Edelstahl-Blech, Silizium-Stahlblech und andere Produktion und Verwendung Hersteller; Durch die Erweiterung mit speziellen Vorrichtungen, Biege-Tests von anderen Spezifikationen von Metalldrähten können auch durchgeführt werden; 3. Die wichtigsten technischen Parameter Dicke der Blechprobe - 0,3 mm bis 3 mm Länge der Blechprobe - ≥150 mm Rückwärts-Biegewinkel - ±90°±1° (ebenes Biegen) Zählbereich - 1 bis 99999 Anzeigemodus - Digitalanzeige Zählmethode - Automatische Aufzeichnung der Biegezeiten Biegefrequenz - ≤60 mal/min Motorleistung - 1,5kW Stromversorgung - Dreiphasig, 380V, 50Hz Abmessungen - 600×350×670mm Gewicht der Maschine - etwa 230 kg 4. Strukturelle Merkmale Die Prüfmaschine besteht hauptsächlich aus zwei Teilen: dem mechanischen Hauptsystem und dem elektrischen Mess- und Steuerungssystem. Sie wird durch ein zweistufiges Getriebe angetrieben, und das Prüfdrehmoment wird aufgebracht, um die Probe rückwärts zu biegen. Die Lichtschranke wird verwendet, um die Anzahl der Biegeversuche zu ermitteln. Nachdem die Probe gebrochen ist, wird sie automatisch angehalten, die Pendelstange wird zurückgesetzt, das digitale Anzeigeinstrument zeigt automatisch an, und die Anzahl der Biegeversuche der Probe wird automatisch aufgezeichnet.
