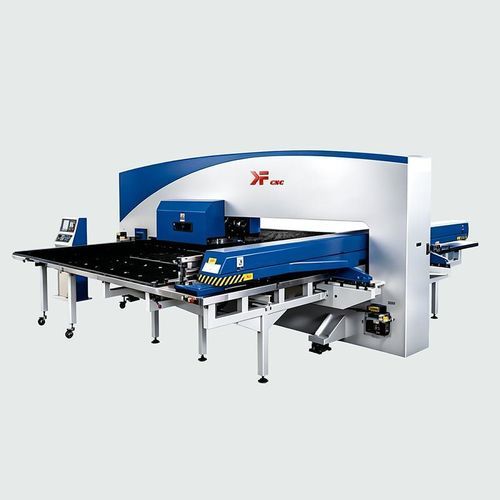

Elektrische Presse SPS3050elektronischStanzForm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- elektrisch, elektronisch
- Funktion
- Form, Stanz, Nadelprägung
- Anwendung
- für Blech
- Struktur
- Kolben, Drehtisch
- Steuerung
- CNC
- Weitere Eigenschaften
- servogesteuert, Rundläufer
- Kraft
30,58 tf
- Öffnungsweite
89 mm
(4 in)- Schlagfrequenz (Schläge/min)
1.500 p/min
- Hub
32 mm
(1,26 in)- Breite der Tischplatte
1.500 mm
(59 in)- Länge der Tischplatte
5.000 mm
(197 in)- Pressgeschwindigkeit
1.333,3 mm/s
- Gewicht
17 t
(19 us ton)- Gesamtlänge
550 cm
(217 in)- Gesamtbreite
526 cm
(207 in)- Gesamthöhe
225 cm
(89 in)
Beschreibung
Kurzbeschreibung
Hauptmodule / Highlights
Konfigurationsliste
Technische Hauptspezifikation
TURRET LAYOUT (32 Tool Stations)
Eigenschaften / Technische Spezifikationen
- Ausgestattet mit FANUC CNC-Steuerung und digitalen FANUC AC-Servomotoren für präzise Bewegungssteuerung
- O-Rahmen aus geschweißtem Stahl mit Vergütungsbehandlung für hohe Steifigkeit und geringe Verformung
- Fortschrittlicher mechanischer Servo-Hauptbolzen mit maximaler Markierfrequenz bis zu 1800/1500 cpm
- Zweit-Positionierfunktion zur Beseitigung von Totzonen beim Bearbeiten
- Antriebs- und Transmissionskomponenten internationaler Marken (REXROTH Kugelumlaufspindel, THK Linearschiene) für hohe Präzision
- Pneumatik- und Elektrokomponenten namhafter Hersteller
- Präzisionsstarke Turret aus GJS HQ600 (Nodularguss), 80 mm Höhe, mit selbstschmierendem Führungsystem für lange Standzeiten
- Fortsetzungsfunktion für Punkt- bzw. Durchbruchstanzung
- Spezial-Umformwerkzeuge für Walzen, Gewindeschneiden, Umformen und Markieren
Hauptmodule / Highlights
- FANUC CNC-System und AC-Servosystem
- Fortschrittliche mechanische Servo-Stößel-Punzeinheit
- Automatische Schmierstoffeinrichtung
- FANUC Servomotoren
- Präzisionsstarke Turret
- Verwerfungs-/Welligkeits-Erkennungsgerät für Bleche
Konfigurationsliste
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japan)
- 2 | AC servo amplifier | 4 sets | FANUC (Japan)
- 3 | AC servo motors | 4 sets | FANUC (Japan)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Deutschland)
- 7 | Precision linear roller rail | 3 sets | THK (Japan)
- 8 | Precision screw pillow | 4 sets | NSK (Japan)
- 9 | Pneumatic parts | 1 set | SMC (Japan)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Deutschland)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (UK)
- 14 | Water chiller | 1 set | China
Technische Hauptspezifikation
- 1. Nennkraft: 300 KN
- 2. Max. Stanzdurchmesser: Φ88.9 mm
- 3. Antriebsart: Servo
- 4. Rahmenkonstruktion: O-Rahmen
- 5. Max. Blechgröße (eine Neupositionierung): 1500×5000 mm
- 6. Max. Blechstärke: 6 mm
- 7. Max. Blechgewicht: 150 kg
- 8. Stanzgenauigkeit: ±0.1 mm
- 9. Stößelhub: 32 mm
- 10. X/Y-Verfahrweg: 2500/1500 mm
- 11. Max. Stanzfrequenz: 1500 min-1
- 12. Max. Positioniergeschwindigkeit: X=80 m/min, Y=64 m/min
- 13. Turmdrehzahl: 30 r/min
- 14. Anzahl Werkzeugstationen: 32 set
- 15. Anzahl Schwimmspannungen: 3 set
- 16. CNC-System: FANUC
- 17. Anzahl gesteuerter Achsen: 5 axis
- 18. Monitor: 10.4 Zoll Farbe
- 19. Maschinenabmessungen (ca.): 5500×5260×2250 mm
- 20. Maschinengewicht (ca.): 17 T
TURRET LAYOUT (32 Tool Stations)
- A: 16 — 3–12.7 mm
- B: 10 — ≤31.7 mm
- C: 2 — ≤50.8 mm
- D: 2 — ≤88.9 mm
- IT: 2 — ≤50.8 mm
Eigenschaften / Technische Spezifikationen
- Modell: SPS3050
- CNC-System: FANUC 0i-P
- Antrieb: Voll elektrisch Servo
- Nennkraft: 300 KN
- Max. Stanzdurchmesser: Φ88.9 mm
- Max. Blechgröße (eine Neupositionierung): 1500×5000 mm
- Max. Blechstärke: 6 mm
- Stanzgenauigkeit: ±0.1 mm
- Werkzeugstationen: 32
- Schwimmspannungen: 3
- Gesteuerte Achsen: 5 axis
- Gewicht (ca.): 17 T
