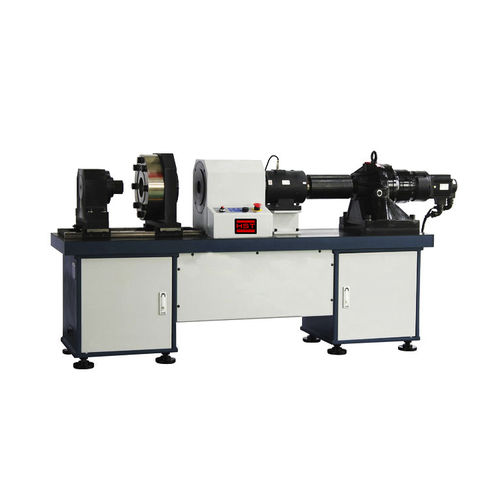

Computergesteuerte Bolzen-Torsionsprüfmaschine
1. Anwendung
Die Prüfmaschine ermittelt hauptsächlich die Axialkraft und das Drehmoment (oder den Drehmomentkoeffizienten) des hochfesten Schraubenverbindungspaares (M16-M39) mit großem Sechskantkopf.
Das Gerät wird automatisch von Cycloid-Nadel-Rad-Reduzierer, importierte lineare Führung, alle chinesischen Betriebs-Schnittstelle, Mikrocomputer gesteuertes automatisches Anziehen, Entspannung, Reset, intelligente Eingabeaufforderung im Betriebsprozess, bequemer und schneller Betrieb geladen.
Wenn die Axialkraft den Standardeinstellwert erreicht, wird der Detektor automatisch die Testdaten aufzeichnen, automatisch die durchschnittliche Axialkraft, den durchschnittlichen Drehmomentkoeffizienten, die Standardabweichung und den Variationskoeffizienten der Probe durch den Computer berechnen und den Ausgangsdrehmomentkoeffizienten, die Axialkraftkurve, die Drehmomentkurve und so weiter anzeigen können. Gleichzeitig verfügt der Detektor über die Funktionen der Parametereinstellung, der Kalibrierung, des Ausdrucks von Datenberichten und der Ausgabe.
2. Prüfnorm:
ISO 16047: Verbindungselemente -- Drehmoment-/Klemmkraftprüfung
EN 14399-2: Hochfeste Schraubenverbindungen für Vorspannung.
DIN 2510-5: Schraubenverbindungen mit Sechskantmuttern mit reduziertem Schaft.
DIN 2510-6: Hutmuttern zur Verwendung mit Schrauben mit tailliertem Schaft.
ASTM A320 / A320M: Standard-Spezifikation für Schrauben aus legiertem Stahl und rostfreiem Stahl für Tieftemperaturanwendungen;
ASTM A325: Standard Specification for Structural Bolts, Steel, Heat Treated, 120/105 ksi Minimum Tensile Strength
3. Technische Parameter:
3.1 Drehmomentprüfstand für hochfeste Schrauben
3.2 Spannung: 380V; Leistung: 2.0kW
3.3 Test Axialkraft: 40 ≤ 1000kN;
3.4 Prüfdrehmoment: 100 ≤ 5000 Nm;
---
