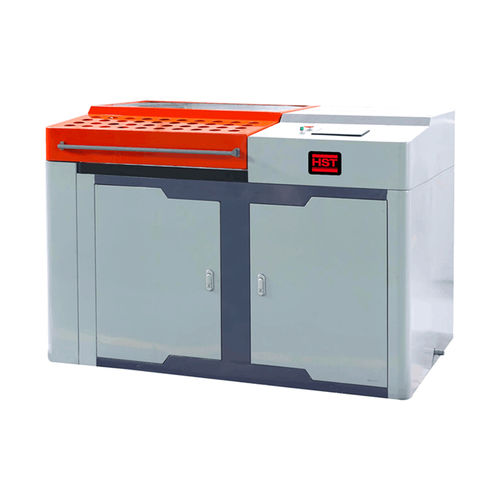

Biegeprüfmaschine HST-BTG60

motorisiertfür Rohre und Stangen

Schweiß(Niederdruckflüssigkeits)Stahlrohrbiegeprüfmaschine "ist eine spezielle Ausrüstung für die ebene Biegeprüfung von Metallstahlrohren. Standard: ISO 8491:1998 Metallmaterialien-Rohrung (in vollem Abschnitt)-Biegetest ISO 5173:2023 Zerstörungsprüfung an Schweißnähten in Metallmaterialien-Biegeprüfung ASTM A370-22 Standardprüfverfahren und Definitionen für die mechanische Prüfung von Stahlprodukten Wichtige technische Parameter: Nenndurchmesserbereich des gebogenen Stahlrohrs (DN) DN6 (Φ10,2), DN8 (Φ13,5), DN10 (Φ17,2), DN15 (Φ21,3), DN20 (Φ26,9), DN25 (Φ33,7), DN32 (Φ42,4), DN40 (Φ48,3), DN50 (Φ60,3) Biegewinkel des Stahlrohrs 0°-90° freie Einstellung (Kundenspezifische 0°-180° freie Einstellung verfügbar) Betriebsgeschwindigkeit der Rollen ≤ 1,4 r/min Genauigkeit der Steuerung des Biegewinkels ± 1,5° Ausgestattet mit gebogenem Hülsenradius R (6-fach Durchmesser) für Stahlrohr Φ21,3 mm × 6 ≈ 127,8 mm; Φ26,9 mm × 6 ≈ 161,4 mm; Φ33,7 mm × 6 ≈ 202,2 mm Φ42,4 mm × 6 ≈ 254,4 mm; Φ48,3 mm × 6 ≈ 289,8 mm; Φ60,3 mm × 6 ≈ 361,8 mm Optional: Φ10,2 mm × 6 ≈ 61,2 mm; Φ13,5 mm × 6 ≈ 81 mm Φ17,2 mm × 6 ≈ 103,2 mm; Radius des Rads R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 Prüfkontrollverfahren 1. Manuelle Steuerung: Der Probenbiegetest wird manuell gesteuert, und der Biegewinkel wird während des Biegeprozesses manuell gesteuert; 2. Automatische Steuerung: Der Biegetest wird automatisch von der Ausrüstung gesteuert, der Biegewinkel kann eingestellt werden, der Winkel wird von Zeit zu Zeit während des Biegeprozesses angezeigt, und er wird automatisch stoppen, wenn der Biegewinkel den eingestellten Winkel erreicht.
