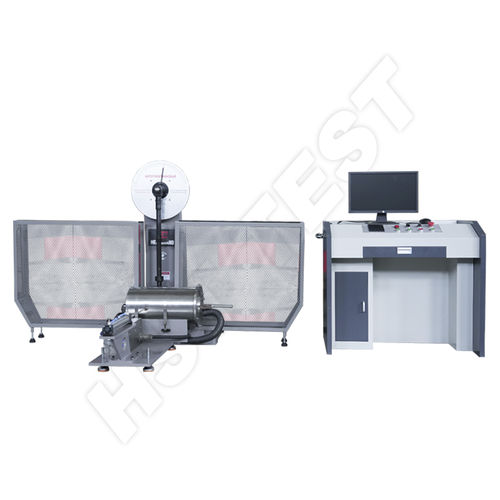

Computergesteuerter Pendelschlagwerk JBW-Z

IZODfür Charpy Tests

Die computergesteuerte automatische Charpy-Schlagprüfmaschine JBW-Z wird hauptsächlich verwendet, um die Schlagfestigkeit von Metallmaterialien unter dynamischer Belastung zu bestimmen. Durch die Einstellung des Computerprogramms werden die Null- und automatische Rückgabefunktionen realisiert, der verlorene Stoßenergiewert und der Pendelperiodenwert erfasst und die Ergebnisse überwacht, gespeichert und gedruckt. Kriterien ISO148, EN10045, ASTM E23, GB/T3808-2002, GB/T229-2007. Spezifikation Stoßenergie (J) 150,300 250,500 Wert für jedes Gitter (J) 0 ~ 300 (2J), 0 ~ 150 (1J) 0 ~ 500 (5J), 0 ~ 250 (2.5J) Pendelmoment (N·m) 0 ~ 300J (160.7695 N·m), 0 ~ 150J (80.3848 N·m) 0 ~ 500J (267,9492 N.m), 0 ~ 250J (133,9746) Aufprallgeschwindigkeit (m/s) 5.24 5.4 Abstand zwischen Pendelmitte und Probenmitte (mm) 750 800 Erhebungswinkel 150° Standardspannweite (mm) 40+0.2 Backenrundung (mm) R1-1.5 ((1mm ist Sonderauftrag) Aufprallkantenabrundung (mm) R2-2.5 oder R8±0.05 (8mm ist Sonderauftrag) Winkel der Auflagefläche des Probenhalters 11° Einfluss des Schaufelwinkels 30° Dicke der Aufprallschaufel (mm) 16 Prüfkörpergröße (mm) 55x10x10, 55x10x7,5, 55x10x5 Stromversorgung 3phs, 380V/220V ± 10%, 50Hz oder spezifiziert Größe (mm) 2124 x 600 x 1340 2144 x 736 x 1390 Bruttogewicht (KG) 550 750
