Faserlaser-Schneidemaschine AT seriesfür MetallRohrfür Platten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Faserlaser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr, für Platten
- Weitere Eigenschaften
- automatisch, Hochpräzision, Hochgeschwindigkeit, Hochleistung, mit Servomotor, modular, pneumatisch, kombiniert, mit optischer Erkennung der Markierungen
- X-Hub
3.048 mm, 4.000 mm, 6.100 mm
(120 in, 157,48 in, 240,16 in)- Y-Hub
1.524 mm, 2.500 mm
(60 in, 98,43 in)- Z-Hub
100 mm
(4 in)- Schnittgeschwindigkeit
100 m/min
- Beschleunigung
14,72 m/s²
(48,29 ft/s²)- Gesamtlänge
8.641 mm
(340 in)- Gesamtbreite
3.870 mm, 4.879 mm
(152 in, 192 in)- Höhe
1.858 mm, 1.861 mm, 2.103 mm
(73 in, 73 in, 83 in)- Genauigkeit
0,03 %
- Wechselzeit
2 s
Beschreibung
Übersicht
Wesentliche Vorteile
Strukturelle und mechanische Verbesserungen
Maschinentechnologien & Schutzfunktionen
Garantie & After‑Sales
Technische Spezifikationen

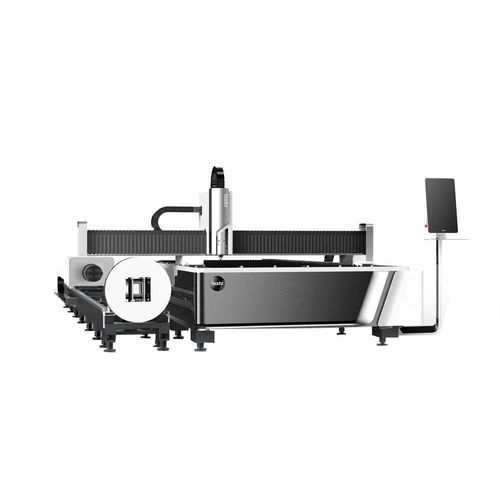

- Faserlaser‑Schneidmaschine für Blech und Rohr Bodor AT series — Einstiegsplattform, die Blech‑ und Rohrschneiden in einer Maschine vereint, zur Reduzierung von Investitions‑ und Platzbedarf.
Wesentliche Vorteile
- Kosteneffizient: ersetzt separate Blech‑ und Rohrmaschinen und reduziert Kapitalaufwand sowie Platzbedarf.
- Einfache Bedienung: Restmaterial‑Layout und automatische Parameteranpassung vereinfachen das Einrichten.
- Produktive Fertigung: schnelle Übertragung und leistungsstarke Bus‑Servomotoren sorgen für gute Dynamik und höheren Durchsatz.
- Intelligente Führung: visuelle Mustervergleiche und automatisches Parameter‑Matching reduzieren Bedienaufwand und stabilisieren das Ergebnis.
Strukturelle und mechanische Verbesserungen
- 3. Generation Zapfen‑und‑Nuten‑geschweißter Bettgestell: erhöhte Steifigkeit und Bauteilfestigkeit für bessere Stabilität und Genauigkeit.
- Luftfahrt‑Aluminiumträger: reduziert bewegte Masse und erhöht die Steifigkeit für verbesserte Dynamik.
- Modularer Arbeitstischaufbau: vereinfacht Wartung, erhöht Sicherheit und reduziert Stillstandszeiten.
Maschinentechnologien & Schutzfunktionen
- Intelligente Kollisionsvermeidung der Laser‑Kopf: servo‑following Sensoren und Wegvermeidungsalgorithmen mit 360° Hinderniserkennung reduzieren Kollisionsrisiken.
- Schnelle pneumatische Spannfutter: Direktzylinder‑Antrieb für schnelles Spannen (ca. 2 Sekunden) und einfache Wartung.
- Mineralguss‑Anti‑Burn‑Platte: wärmebeständige, nicht leitende Oberfläche, die Verformung widersteht und die Lebensdauer erhöht.
- Restmaterial‑Layout und blattkante‑Antivibrationsmerkmale: verbessern Nesting‑Effizienz und Schnittqualität.
- Optionale Scanning Cutting (SCAN): Scan‑Schneidmodus zur verbesserten Energieabsorption bei stark reflektierenden Blechen.
Garantie & After‑Sales
- Berechtigt für das Bodor 5‑Jahres‑Garantieprogramm (Herstellerbedingungen auf der Produktseite).
Technische Spezifikationen
- Serie / Modell: AT series
- Produkttyp: kombinierte Faserlaser‑Schneidmaschine für Blech & Rohr
- Schnittfähigkeit: integriertes Blech‑ und Rohrschneiden
- Parameter‑Auto‑Match: visuelle Mustervergleich und automatische Parametereinstellung
- Antrieb / Bewegung: leistungsstarke Bus‑Servomotoren
- Max. Beschleunigung: bis zu 1.5G (Herstellerangabe)
- Bettgestell: 3. Generation Zapfen‑und‑Nuten‑geschweißtes Bettgestell
- Träger: Luftfahrt‑Aluminiumträger zur Gewichtsreduktion und Steifigkeitssteigerung
- Spannfutter: schnelle pneumatische Spannfutter, Spannzeit ≈2 s
- Laserkopf‑Schutz: servo‑following Sensoren und Wegvermeidungsalgorithmen
- Arbeitstisch: modulare Struktur zur Reduzierung von Wartungskosten
- Anti‑Burn Oberfläche: Mineralguss‑Platte
- Optional: Scanning Cutting für stark reflektierende Materialien
