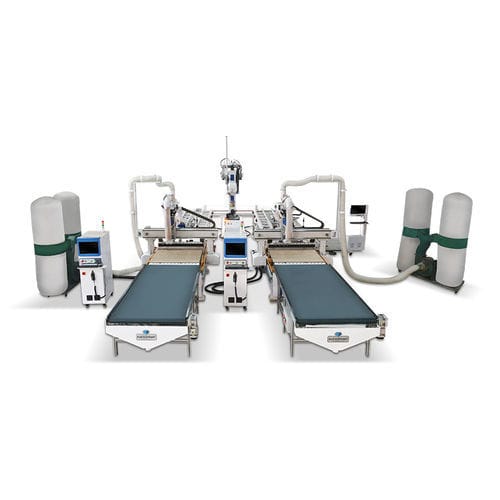

Pick-and-Place-Roboterzelle ET3.5-1328

zum Ladenzum EntladenZulauf

Übersicht
Die ET3.5-1328 ist eine 4-Achsen Säulen-Roboter-Nestingzelle zum automatischen Be- und Etikettieren von Platten und ist mit verschiedenen CNC-Nestingmaschinen kompatibel. Sie unterstützt vollständig gestapelte Zuführung bis zu 70 Platten bei 18 mm Stärke und arbeitet ohne Bodenvertiefung oder hydraulische Hebebühne, was einen wartungsarmen Betrieb ermöglicht.

Beschreibung
Das System ET3.5-1328 umfasst eine Bedienerkonsole, einen Schaltschrankschrank, einen Roboterbahn, einen Etikettendrucker, Material-Saugheber und einen Entladetisch. Es ist für effiziente Plattenzuführung und -etikettierung in Kombination mit CNC-Nesting-Schneidsystemen ausgelegt und kann für Einzel- oder Mehrstationen-Produktionslinien konfiguriert werden.

Wesentliche kommerzielle Informationen

• Preisspanne: $40,000 – $60,000
• Marke: Blue Elephant
• Modell: ET3.5-1328
• Standard: CE, ISO9001
• Tischgröße: 1220 × 2800 mm
• Kategorie: Nesting CNC-Maschine
• Lieferfähigkeit: 400+ Einheiten auf Lager
• After-Sales-Service: Lebenslanger technischer Support online; Auslandservice
• Zahlungsbedingungen: Online (T/T, PayPal, Trade Assurance) / Offline (T/T, LC, Kreditkarten)
• Garantie: 12 Monate beschränkte Garantie für die gesamte Maschine (erweiterte Garantien für Hauptteile verfügbar)

Eigenschaften

• Unterstützt mehrere Konfigurationen mit CNC-Nestingmaschinen (Einzelmaschine mit Mehrstationszelle oder eine-zu-zwei automatisierte Nesting-Produktionslinie)
• Automatische Barcode-Rotationsfunktion für optimale Etikettenplatzierung und zum Vermeiden von Etikettenschäden beim Schneiden
• Schaumstoff-Saugheber für erhöhte Saugleistung und zuverlässigere Materialhandhabung
• Benötigt nur einen Bediener, vereinfacht den Betrieb und reduziert Personalkosten

Parameter

• Verfahrweg X, Y, Z: 1300 × 3000 × 1260 mm
• Bearbeitungsgröße Platten: Länge: 2440 / 2800 mm; Breite: 1220 mm
• Steuerung: Leadshine PLC + Blue Elephant Etikettierungssoftware
• Maschinenstruktur: Bodenschiene
• Servomotoren: Leadshine 1,3 kW × 1; Leadshine 1,3 kW (mit Bremse) × 2; Leadshine 0,75 kW × 1
• Führungsbahn: Taiwan SHAC — Y 30, Z 30, X 20
• Zahnstange: J&T — Y 2M, X 1.5M
• Schmiersystem: 1,5 L automatische Schmierung
• Planetengetriebe: inländischer Planetengetriebe
• Drucker: Honeywell
• Luftdruck: 0,6–0,8 MPa
• Spannung: 380V / 3P / 50Hz

Anwendungen
Hauptsächlich verwendet in der Möbel-, Dekorations- und Werbebranche sowie anderen Holzverarbeitungsbereichen für die Herstellung von maßgefertigten Schränken, Kleiderschränken und Thermoform-Türpaneelen.

Technische Daten

• Tischgröße: 1220 × 2800 mm
• Maximale Plattengröße: 2800 × 1220 mm
• Verfahrweg Achsen (X×Y×Z): 1300 × 3000 × 1260 mm
• Steuerung: Leadshine PLC mit Blue Elephant Etikettierungssoftware
• Stromversorgung: 380V / 3P / 50Hz
• Luftversorgung: 0,6–0,8 MPa
• Typische Konfiguration: integrierte Roboterbahn, Etikettendrucker, Schaumstoff-Saugheber, Entladetisch
