Bodenstehender Gelenkarm KR 210

Unterflurfür Industrieanwendungen

Zusammenfassung

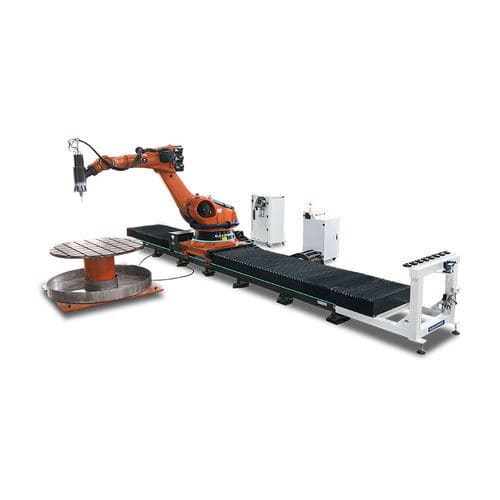

Dieser schienenbasierte 6-Achs-Gravierroboter kombiniert einen KUKA R2700-Roboterarm (KR210) mit einer 6 m Linearbahn, um den Arbeitsbereich für große und komplexe nichtmetallische Werkstücke zu erweitern. Er unterstützt automatischen Werkzeugwechsel und eignet sich für Schaumstoff, Holz, Stein und Kunststoffe; typische Anwendungen: Möbel, Formenbau, Sanitärkeramik und Film-/TV-Requisiten.

Übersicht

• Kategorie: Roboterarm
• Lieferfähigkeit: 350+ Einheiten auf Lager
• After-Sales-Service: Kostenloser lebenslanger technischer Online-Support; Auslandservice
• Zahlungsbedingungen: Online (T/T, PayPal, Trade Assurance) / Offline (T/T, LC, Kreditkarten)
• Garantie: 12 Monate beschränkte Garantie für die gesamte Maschine (Erweiterungen für Hauptteile verfügbar)

Funktionen

• Sechs-Achsen-Roboter mit mehreren Gelenkachsen, kombiniert mit einer externen Drehachse und einer linearen Schiene für hohe Bearbeitungsflexibilität.
• Konfigurationsoptionen: 6-Achsen-Roboter + Festtisch (mehrere Stationen) geeignet für kleine bis mittelgroße Teile mit begrenzter Höhe.
• 6-Achsen-Roboter + Drehtisch (insgesamt 7 Achsen) für vollständige 360° Rundumbearbeitung — ideal für 3D-Skulpturen und menschliche Figuren.
• 6-Achsen-Roboter auf linearer Schiene montiert (orbitaler Bewegung) zur Erweiterung des Arbeitsbereichs für sehr große Schaumstoffformen und übergroße Werkstücke.

Technische Daten

• Produkttyp: Automatischer 6-Achsen CNC-Gravierroboter
• Brand (robot specification): KUKA KR210 R2700-2
• Modellbezeichnung: KR 210
• Anzahl Achsen: 6
• Nennlast: 210 Kg
• Maximale Last: 275 Kg
• Maximale Reichweite: 2701 mm
• Linearschiene (Bewegungsstrecke): 6 m
• Maschinengewicht: 1077 Kg
• Maximaler Werkstückdurchmesser: 1300 mm
• Wiederholgenauigkeit: ± 0.05 mm
• Chassis Spannung / Frequenz: 380V / 50Hz / 3P
• Steuerungssystem: Blue Elephant customized system
• Frequenzumrichter: Fuling 15 KW
• Spindel: JST 11 KW Flüssigkeitskühlung, Werkzeugwechsler / BT40 / 380V / 15000 rpm
• Externe Drehachse: Gusseisen, Durchmesser 1500 mm
• Maximale Beladung der Drehtisch: 500 Kg
• Tischaufbau: Gusseiserne T-Nuten-Arbeitsplatte
• Werkzeugmagazin: Linear, 8 Werkzeuge
• Achsenbewegungsbereiche und Geschwindigkeiten:
  • Achse 1: +/-185°, 120°/s
  • Achse 2: -140° / -5°, 115°/s
  • Achse 3: -120° / 168°, 112°/s
  • Achse 4: +/-350°, 179°/s
  • Achse 5: +/-125°, 172°/s
  • Achse 6: +/-350°, 220°/s
