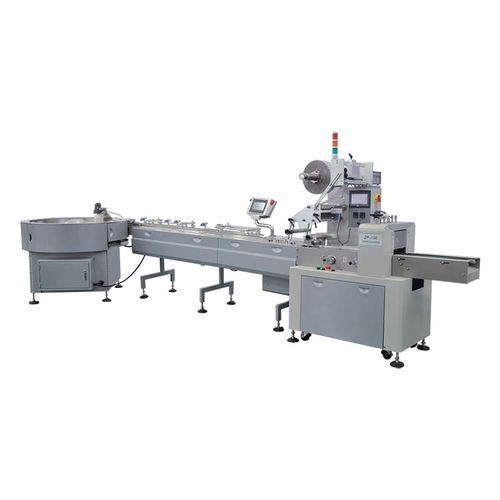

Automatische Verpackungsmaschine GQ

PLC-gesteuertmit SchrumpftunnelSchrumpffolien

Produktbeschreibung
Die Kissenverpackungsmaschinen der GQ-Serie sind industrielle Verpackungseinheiten für das automatische Verpacken von Lebensmitteln, Pharmazeutika und Gebrauchsartikeln. Sie bilden einzelne kissenförmige Verpackungen aus flexiblen Folien oder bei Papiermodellen aus unten zugeführtem Papier und lassen sich an verschiedene Produktionsgeschwindigkeiten und Packarten anpassen.

Verfügbare Modelle

• GQX-350 — Kissenverpackungsmaschine mit Boden-Papierzuführung
• GQ-350 — Hochgeschwindigkeits-Kissenverpackungsmaschine
• GQ-450 — Hochgeschwindigkeits-Kissenverpackungsmaschine
• GQ-590 — Automatische Schrumpfverpackungsmaschine

Funktionen / Prozessfähigkeiten

• Automatische Zuführung und Fördersysteme
• Präzise Messung und Portionierung
• Produktbefüllung
• Automatische Beutelbildung und Versiegelung
• Datums- und Chargendruck
• Inflation/Entlüftungskontrolle
• Auswurf der Fertigprodukte zur nachgelagerten Verarbeitung

Funktionsprinzip — Kissenverpackungsmaschine mit Boden-Papierzuführung

• Papierversorgung: Die Papierrolle wird abgewickelt und in eine Entfaltungs-/Formeinheit geführt.
• Verpackungsbildung: Das Papier wird zu einer offenen Rohrstruktur gefaltet, ähnlich einer Kissenverpackungsfolie.
• Produktzufuhr: Produkte werden an definierten Positionen in die Rohrstruktur eingebracht.
• Versiegeln und Schneiden: Formung, Versiegelung und Schneiden (durch Wärme oder Druck) erzeugen einzelne Papierbeutel.
• Auswurf: Fertige Papierbeutel werden zur Sekundärverpackung (Umreifung, Kartonierung etc.) ausgeworfen.

Funktionsprinzip — Hochgeschwindigkeits-Kissenverpackungsmaschine

• Optimierte mechanische Konstruktion und Steuerung ermöglichen hohe Verpackungsgeschwindigkeiten.
• Hochpräzise Positionierung sorgt für exakte Versiegelung und Schnitte.
• Fortschrittliche Automatisierung: synchronisierte Zuführung, Versiegelung und Schneiden mit einstellbaren Parametern.
• Ausgelegt für dauerhaften Betrieb bei hohen Geschwindigkeiten.

Funktionsprinzip — Automatische Schrumpfverpackungsmaschine

• Zuführsystem: Produkte werden auf einem Förderband oder einer Zuführlinie positioniert.
• Materialzufuhr: Schrumpffolie oder -beutel werden von Rollen abgewickelt.
• Versiegeln und Schneiden: Folie/Beutel werden zugeschnitten und versiegelt.
• Schrumpfvorgang: Produkte durchlaufen einen kontinuierlichen Ofen oder Schrumpftunnel für eng anliegende Verpackung.
• Abkühlung und Fixierung: Abkühlung zur Stabilisierung der Schrumpfpassung.

Eigenschaften und Vorteile

• Hohe Messgenauigkeit und effiziente Produktionsleistung.
• Ergonomisches Design und einfache Bedienung.
• Kompakte Bauweise zur Platzersparnis.
• Flexible Formatumstellung für unterschiedliche Produktgrößen und -formen.
• Zuverlässiges Versiegeln und gute Konservierung bei passenden Materialien.
• Geeignet für Einzelverpackungen ebenso wie für Block- oder Streifenanordnungen.

Technische Daten

• Steuerung: SPS-Steuerung (PLC) mit Frequenzumrichter zur Geschwindigkeitsregelung.
• Automatikfunktionen: automatische Zählung, Anzeige von Beutel-Länge und Verpackungsgeschwindigkeit.
• Temperaturregelung: automatische PID-Regelung.
• Materialverfolgung: photoelektrische Verfolgung (Farbmarken-Erkennung) für bedruckte Folien.
• Sicherheit & Diagnose: Überlastschutz, Leckageschutz, Alarm und Selbstdiagnose mit klarer Fehleranzeige.
• Positionierung & Schneiden: digitale Steuerung der Schnittposition für hochpräzise Schnitte und geringeren Folienabfall.
• Kompatible Verpackungsmaterialien: Kunststofffolie, Schrumpffolie und Bodenpapier für papierbasierte Modelle.
