Kugelgewindespindel-Linearmodul DMP 100

kompakt

Produktübersicht

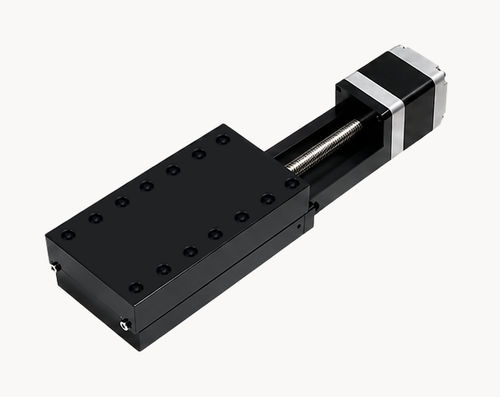

Kompaktes 42 mm Linearmodul mit Kugelgewindeantrieb für präzise lineare Positionierung. Hub: 100 mm; Steigung der Schraube: 2 mm; Linearbewegung pro Schritt: 0,01 mm/step.

Motoreigenschaften

• Motorteilnummer: DMP100-17E2115BS24-80175-110
• Phase: 2
• Schrittwinkel: 1.8°
• Nennstrom/Phase: 1.5 A (RMS)
• Widerstand/Phase: 1.9 ±10% Ω
• Induktivität/Phase: 2.2 ±20% mH
• Lineare Bewegung pro Schritt: 0.01 mm/step
• Kugelgewindedurchmesser: Φ8 mm
• Gewindesteigung: 2 mm
• Genauigkeitsklasse: C5(DY)
• Isolationsklasse: B
• Isolationswiderstand: 100 MΩ (500 VDC)
• Wärmeentwicklung: 80 °C
• Hub: 100 mm
• Axialspiel der Spindel: 0.005 mm
• Betriebstemperatur: 0-40 °C (ohne Kondensation)

Maßzeichnungen
Externe Produktabbildung und detaillierte Maßzeichnung vorhanden: DMP_100.png und DMP100-dimension.jpg. Zur Montage- und Integrationsprüfung verwenden.

Geschwindigkeits-/Schubkurven
Geschwindigkeits-Schub-Kennlinien sind für Single Stack und Double Stack Konfigurationen verfügbar (Größenreferenz: 42 mm). Zur Auswahl der passenden Konfiguration Kurven beachten.

Prüfbedingungen
Prüfspannung: 24 Vdc; Treibermodell: DS-OLS2-FPD (bipolarer Chopper-Treiber) bei Nennstrom (RMS). Der Motor-Schub kann je nach Versorgungsspannung und Treiberbedingungen variieren. Es wird eine Schubreserve von 50 % empfohlen.

Technische Daten

• Modell: DMP 100
• Motorteilnummer: DMP100-17E2115BS24-80175-110
• Phase: 2
• Schrittwinkel: 1.8°
• Nennstrom pro Phase: 1.5 A (RMS)
• Widerstand pro Phase: 1.9 ±10% Ω
• Induktivität pro Phase: 2.2 ±20% mH
• Lineare Bewegung pro Schritt: 0.01 mm/step
• Kugelgewindedurchmesser: Φ8 mm
• Gewindesteigung: 2 mm
• Genauigkeitsklasse: C5(DY)
• Isolationsklasse: B
• Isolationswiderstand: 100 MΩ (500 VDC)
• Maximale Wärmeentwicklung: 80 °C
• Standardhub: 100 mm
• Axialspiel der Spindel: 0.005 mm
• Betriebstemperatur: 0-40 °C (ohne Kondensation)
