Elektrischer Antrieb 23E2 series

linearKugelgewindespindelSchrittschaltung

Übersicht

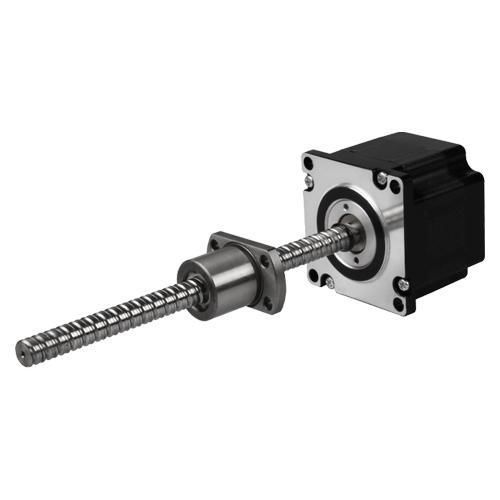

Kugelgewindelinienantrieb mit Schrittmotor Größe 23 (57 mm) in Ausführung External. Verschiedene Optionen für Gewindeendbearbeitung, Encoder (EK2/EK3) und Power-off-Bremse verfügbar.

Motoreigenschaften
Model No. | Rated Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length L [mm]
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Kugelgewinde-Spezifikation
Typen: 1002, 1202, 1205, 1210, 1220
Kugelgrößen: Ф1.5875, Ф1.5875, Ф2.5, Ф2.381, Ф2.5
Anzahl Gewindegänge: 1, 1, 1, 2, 1
Gewinderichtung: Right (alle Typen)
Schaftwurzel-Durchmesser: Ф8.6, Ф10.6, Ф10.3, Ф10.2, Ф9.7
Anzahl der Kreise: 3.7×1, 3.7×1, 2.8×1, 1.7×2, 1.8×1
Material Welle/Mutter: SCM415H (alle Typen)
Oberflächenhärte: HRC58~62 (alle Typen)
Korrosionsschutz: Anti-rust oil (alle Typen)
Genauigkeitsklasse: C7 (alle Typen)

Muttergröße / Axialspiel / Lasten
Muttergröße | A | B | C | D | H | W | X | E | Axialspiel (mm) | Dynamische Belastung [N] | Statische Belastung [N]
BS1002 | 34.5 | 5 | 28 | 18 | 22 | 27 | 4.5 | | ≤0.02 | 1450 | 2800
BS1202 | 37 | 5 | 28 | 20 | 24 | 29 | 4.5 | | ≤0.02 | 1600 | 3700
BS1205 | 40 | 10 | 30 | 24 | 30 | 32 | 4.5 | 15 | ≤0.02 | 6610 | 13160
BS1210 | 40 | 10 | 42 | 24 | 30 | 32 | 4.5 | 27 | ≤0.02 | 6420 | 12870
BS1220 | 40 | 5 | 46 | 24 | 24 | 32 | 4.5 | 37 | ≤0.02 | 6700 | 10100

Maßzeichnungen
Für die External-Ausführung sind Außenansichten und Maßzeichnungen verfügbar, die bei Montage und Integration unterstützen.

Geschwindigkeit-Schub-Kurven
Single Stack und Double Stack Geschwindigkeit-Schub-Kurven sind für den 57 mm (Größe 23) Aktuator verfügbar. Testbedingungen: Prüfspannung 40 Vdc; Treibermodell DS-OLS4-FPD Bipolar-Chopper bei Nennstrom (RMS). Schub ändert sich mit Spannung und Treiber; eine Sicherheitsmarge von 50 % wird empfohlen.

Optionen

• Gewindeendbearbeitung (mehrere Optionen dargestellt).
• Encoder-Option EK2: verfügbare CPR-Auflösungen 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000. Single-ended und differenzielle Ausgänge dokumentiert.
• Encoder-Option EK3: verfügbare CPR-Auflösungen 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Single-ended und differenzielle Ausgänge dokumentiert.
• Power-off-Bremse für Größe 23 Motoren verfügbar.

Power-off-Bremse
Nennspannung: DC 24 V ±5% | Widerstand: 141 Ω ±10% | Leistung: 5 W | Haltemoment: >2 N·m | Isolationsklasse: B | Isolationswiderstand: >100 MΩ (DC 500 V) | Dielektrische Festigkeit: AC 1000 V für 1 s | Anzugszeit: 50 ms | Loslasszeit: 50 ms | Drehspiel: 1° | Notbremszyklen: 200 Zyklen | Lebensdauer: 500.000 Zyklen | Geräuschpegel: <60 dB.

Technische Daten

• Produktfamilie: Kugelgewindelinienantriebe mit Schrittmotor (External), Größe 23 (57 mm).
• Verfügbare Motoren: 23E2120, 23E2130, 23E2225, 23E2240 (siehe Motortabelle für elektrische Daten und Längen).
• Verfügbare Gewindetypen: 1002, 1202, 1205, 1210, 1220.
• Muttergrößen und Tragfähigkeiten: BS1002, BS1202, BS1205, BS1210, BS1220; Axialspiel ≤0.02 mm; dynamische/statische Lasten wie oben angegeben.
• Materialien: Welle/Mutter SCM415H; Oberflächenhärte HRC58~62; Korrosionsschutz durch Öl; Genauigkeitsklasse C7.
• Encoder-Optionen: EK2 und EK3 mit mehreren CPR-Werten und Single-ended/Differential-Ausgängen.
• Power-off-Bremse: verfügbar für Größe 23 mit obenstehenden Spezifikationen.
• Testbedingungen für Kurven: 40 Vdc, DS-OLS4-FPD Bipolar-Chopper bei Nennstrom; 50 % Schubmarge empfohlen.
