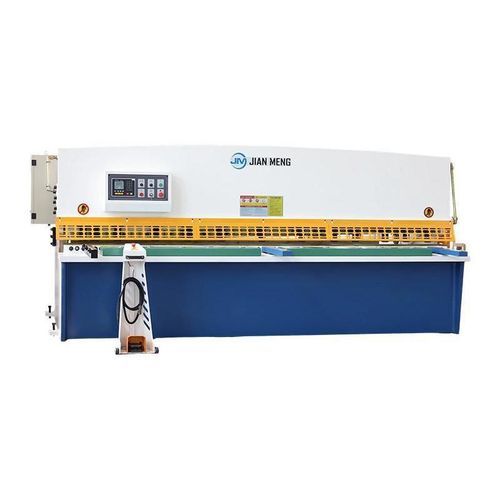

Hydraulikschere QC12K

BlechOszillationlinear

Produktdetails

• Die Jianmeng Schaukelbalkenscher nimmt innovative Technologie an und verfügt über eine elektrische Vorderwinkeleinstellungsfunktion, um die Genauigkeit jedes Schneidens zu gewährleisten.
• Unsere hydraulische Schwingschärmaschine ist ein beliebtes Produkt auf dem aktuellen Markt und bietet qualitativ hochwertige und kostengünstige Lösungen zum Schneiden von vollen Längen und ultrabreiten Blechen.

Spannungsanalyse und Finite Element Analyse

• Mit der CAE-Software SOLIDWORKS können die linearen statischen Strukturen, Spannungen und Verformungen der Rahmen von Biegemaschinen und Laserschneidemaschinen analysiert werden.
• FEA ist sehr sinnvoll für Situationen mit komplexen Strukturen, hochkomplexen Belastungen, transienter Modellierung und Kombinationen der oben genannten Faktoren.

CNC-System

• ESTUNE21S CNC-System
• Hochauflösender Hydraulikbildschirm
• Regeln gewöhnlicher Motoren und Frequenzumrichter
• Intelligente Positionierung auf X-Achse
• Mehrstufige Programmierung, 40 Programme mit jeweils 25 Schritten
• Eingebaute Zeitrelaisfunktion
• Schaltfunktion mit einem Klick
• Einseitige Positionierungsfunktion
• Sicherung und Wiederherstellung von Parametern mit einem Klick
• Chinesisch und Englisch
• Metrisches System

Hydraulische Ventilgruppe

• Öldrucküberlastungsschutzfunktion verhindert Ölleckagen und Ventilverstopfungen.
• Öldrucküberwachung in Echtzeit sorgt für einen reibungslosen Ölfluss und einen stabilen Betrieb der Ausrüstung.

Füttereinlass

• Zulaufeinlassdesign erfüllt Sicherheitsstandards für sicheren und zuverlässigen Betrieb.
• Minimale Zufuhrhöhe entspricht der Dicke des Bogens; maximale Zufuhrhöhe entspricht der Dicke des Bogens plus 20-25 mm.
• Höhenverstellschrauben ermöglichen einfache Anpassung der Fütterhöhe.
• Front- und Seitenschützer für sicheren Betrieb der Bediener.

Rückmesser

• Konstruktion und Stabilität des hinteren Stoppematerials sind entscheidend für die Scherfähigkeit.
• Hochwertiges Schneiden durch ausgezeichnete Produkte, Stabilität und präzisen Rückschritt.
• Bewegung des hinteren Anschlagsystems durch Hochgeschwindigkeitskugelschraube und Linearführungen unterstützt, für längere Lebensdauer, höhere Empfindlichkeit und verbesserte Widerstandsfähigkeit gegen Kollisionen.

Hauptmotor

• Markenmotoren erhöhen die Lebensdauer der Maschine und sorgen für geräuscharmen Betrieb.
• Leistungsniveau und Installationsgröße entsprechen IEC-Normen, einfach zu bedienen und zu warten.
• Leistung und Spannung der Maschine können an spezifische Anforderungen des Kundenstandorts angepasst werden.

Technische Spezifikationen
Modell | Schneiddicke (mm) | Schneidbreite (mm) | Schlaganfall Zeiten (Min-1) | Rückmaterial Reisen (mm) | Hauptmotorleistung (kW) | Scherwinkel (°) | Äußere Dimensionen (mm) | Gewicht (t)
4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8
4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3
4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5
6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6
6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2
6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3
6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3
6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8
6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2
8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3
8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5
8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5
8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6
10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2
10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15
12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8
12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12
12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3
12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4
16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5
16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5
16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6
20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 2°30′ | 3450×2075×2515 | 15
20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19
20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24
25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8

Weitere Merkmale / Spezifikationen

• Innovative Technologie für präzises Schneiden
• Elektrische Vorderwinkeleinstellung
• Hydraulische Schwingschärmaschine
• Mehrsprachiges CNC-System
• Öldrucküberwachung in Echtzeit
• Höhenverstellbare Fütterung
• Front- und Seitenschutz
• Hochwertige Rückmesser-Konstruktion
• Markenmotoren, IEC-Norm
• Vielzahl an Modellen und technischen Optionen
