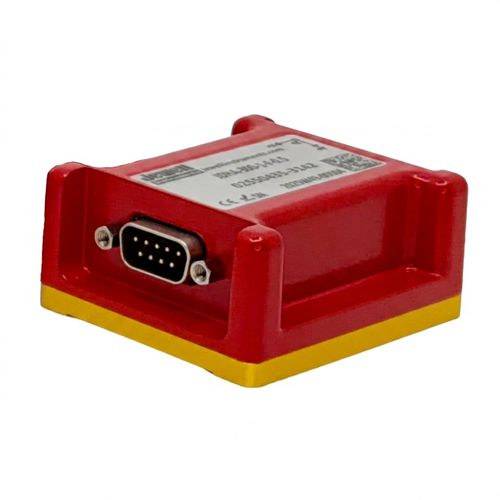

2-Achsen-Beschleunigungsmesser JDHA series

1-Achs3 AchsenMEMS

Produktübersicht
Die digitalen MEMS-Beschleunigungssensoren Ruby von Jewell Instruments sind leistungsfähige Trägheitssensoren, die eine hohe Auflösung, Frequenzgang und Bandbreite in einem IP67-Gehäuse bieten. Sie verwenden dieselbe Montagekonfiguration wie die bestehenden MEMS-Sensoren von Jewell.

Eigenschaften

• Messbereiche: ±0,5 g bis ±1,0 g
• Temperaturkompensiert
• Digitale Schnittstellenoptionen: ASCII (RS-485 / RS-232) und Modbus (RS-485)
• Hohe Präzision mit 30 μg digitaler Auflösung
• Betriebstemperaturbereich: -40° bis +85° C
• Gehäuse: IP67
• Steckeroptionen: M12 und DB9
• Konformität: CE und RoHS

Anwendungen

• Luft- und Raumfahrt
• Militär
• Robotik
• Akademische Forschung
• Regelung von Windturbinen
• Streckenüberwachung und Prüfung
• Überwachung von Windkraftanlagen
• Schwingungsüberwachung
• Automatisierte Steuerungssysteme
• Fahrzeugtests

Abmessungen
Abmessungen: 2.25 × 2.25 × 1.99 in

Leistungsdaten (ausgewählt)
Messbereich (g): ±0.2 ; ±1.0
Digitale Auflösung (μg, max): 30 ; 30
Wiederholbarkeit (mg): 70 ; 70
Nichtlinearität (% FRO) max: 0.04 ; 0.01
Bias-Temperaturempfindlichkeit (mg/°C max): 0.005 ; 0.005
Transversale Achsfehlstellung (° max): ±0.25 ; ±0.25
Bandbreite (Hz nom) (-3 dB): (Abtastrate) / 4 ; (Abtastrate) / 4
Genauigkeit - Temperatursensor (°C, max): ±2 ; ±2
Aufwärmzeit (s typ): 0.5 ; 0.5

Elektrisch / Protokoll
Anzahl der Achsen: 1, 2 oder 3
Eingangsspannungsbereich (VDC): 5 min, 9 bis 36 typ, 38 max (verpolungsgeschützt)
Leistung - RS-485 Terminierung aktiviert (mW, max): 800.0
Leistung - RS-485 Terminierung deaktiviert (mW, max): 600.0
Protokoll: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max)
Kommunikationseinstellungen: 8 Bit, 1 Stoppbit, gerade | ungerade
Datenabtastrate (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
Knoten-ID: 0 + letzte 2 Ziffern der Seriennummer
Filterung: vom Benutzer wählbar
Bus-Termination - intern (120Ω): Ein/Aus

Umgebung / Mechanik
Betriebstemperaturbereich: -40° bis +85° C
Lagerungstemperaturbereich: -55° bis +105° C
Vibration: 20 grms, 5 Hz bis 2 kHz
Stoß: 180 g, 0.011 s, 1/2 Sinus
Gehäuse: IP67 (wenn mit IP67-Steckverbinder verbunden)

Technische Merkmale / Spezifikationen

• Modellfamilie: JDHA-Serie (100 / 200 / 300 Varianten)
• Abmessungen: 2.25 × 2.25 × 1.99 in
• Messbereiche: bis ±1,0 g
• Digitale Auflösung: 30 μg (max)
• Schnittstellen: ASCII (RS-485, RS-232), MODBUS-RTU
• Abtastraten: wählbar (3.9 bis 125 Hz)
• Stromversorgung: unterstützt interne RS-485-Termination (800 mW max) oder deaktiviert (600 mW max)
• Betriebstemperatur: -40° bis +85° C
• Schutzart: IP67 bei Anschluss an IP67-Steckverbinder
• Konformität: CE, RoHS
