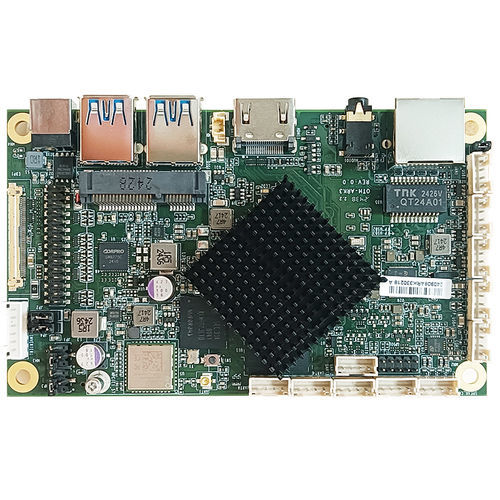

CPU-Karte / ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-corefür SIM-Karte

Das OTH-ARK3 ist ein kompakter 120 x 72 mm Einplatinencomputer (SBC) von Jetway, basierend auf dem Rockchip RK3568 SoC mit ARM Cortex-A55 Kernen und 1 TOPS NPU. Für Embedded- und Industrieanwendungen konzipiert, integriert er LPDDR4X-Arbeitsspeicher onboard, eMMC-Speicher, mehrere Display-Ausgänge, GbE-Netzwerk, drahtlose Konnektivität und eine große Auswahl an I/O für Peripherie und industrielle Schnittstellen.

Hauptmerkmale

• Rockchip® RK3568 Quad-Core ARM Cortex-A55 (bis 2,0 GHz) mit 1 TOPS NPU
• Onboard 4GB LPDDR4X (3200 MT/s), optional 8GB
• Onboard 32GB eMMC (optional bis 64GB)
• Unterstützt Wi‑Fi (802.11 b/g/n 2,4 GHz) und Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• I/O: 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Display-Ausgänge: HDMI, eDP, 24-bit Dual-CH LVDS (Unterstützung für bis zu 3 Displays)
• Hardware-Video: 4K H.264/265 Dekodierung, 1080P H.264/265 Kodierung

Technische Daten

• Formfaktor: 120,0 W x 72,0 D mm
• CPU: Rockchip® RK3568 Quad-Core ARM Cortex-A55 (bis 2,0 GHz) mit 1 TOPS NPU
• PMU/Chipset: Rock Chip® RK809-5 PMU
• Speicher: Onboard LPDDR4X 3200 MT/s 4GB Standard (8GB optional)
• Speicher (eMMC): Onboard 32GB eMMC (optional bis 64GB); microSD-Slot
• Sicherheit: Intel® PTT (integriertes fTPM)
• Stromversorgung: DC-in 12V; Betriebsmodi: AT / ATX; Anschluss: DC-Buchse
• GPU: Mali-G52 MP2
• Display-Ausgänge & maximale Auflösungen: HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Audio: 2-Kanal HD-Audio; 1 x Kombianschluss (Line-Out / Mic-In); 3W Verstärker
• Ethernet / Wireless: 1 x GbE (Realtek RTL8211F-CG); Wi‑Fi + Bluetooth über AW-CM358
• USB: 2 x USB3.0 (ein Co‑Layout OTG), 4 x USB2.0
• Seriell / Interne I/O: Interner Header für 2 x RS-232; 2 x UART; GPIO 4-bit; SMBus; Debug-Header; Inverter
• Erweiterung: 1 x Full-size Mini-PCIe; 1 x SIM-Slot; microSD
• Betriebstemperatur: -10°C bis 60°C; Lagerung: -20°C bis 70°C
• Watchdog: 255 Levels; Wake on LAN unterstützt
• Zertifizierungen & Konformität: CE, FCC Class A, LVD; EU RoHS, REACH (optional), China RoHS

Anwendungen & Zulassungen

• Geeignet für Embedded-Systeme, Industrieautomation, HMI, Digital Signage, Gateways und IoT Edge-Geräte
• Erfüllt gängige industrielle Zertifizierungs- und Umweltanforderungen für den Einsatz in kommerziellen und industriellen Umgebungen
