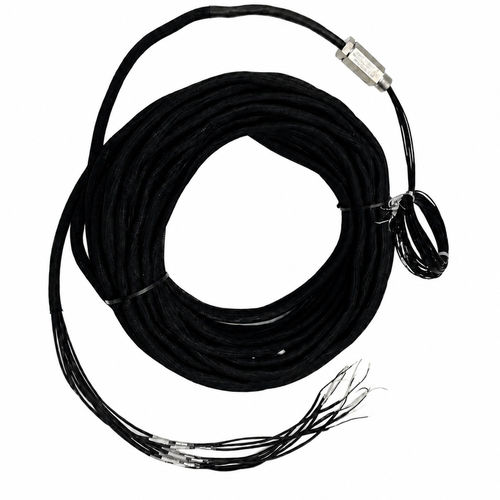

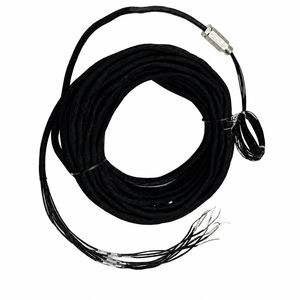

Isolierende Hülle ALTJ-9C-L15-00

Thermoschutzrohrförmigfür Thermoelement

Beschreibung
Multikanal-Schlauch für Typ‑T‑Thermoelemente mit 9 Kanälen, ausgelegt zum Anschluss mehrerer Temperaturmesspunkte in einem Industrieautoklaven. Lieferumfang: 3/4"-Anschluss, 2,5 m Innenbereich mit glasfaserisoliertem Kabel und 15 m Außenbereich mit PVC‑ummanteltem Kabel. Jeder Kanal überträgt ein Typ‑T‑Thermoelementsignal an Steuer‑ oder Aufzeichnungsgeräte, wodurch die Verkabelung gebündelt und die Identifizierung der Messpunkte erleichtert wird.

Anwendung
Entwickelt für Industrieautoklaven, die mehrere Typ‑T‑Thermoelemente in einem einzigen Schlauch zur Mehrpunkttemperaturmessung benötigen (Bereichsüberwachung, Bauteile, Formen oder Beladungen).

Hauptmerkmale

• Schlauch für Typ‑T‑Thermoelemente.
• 9 separate Temperaturkanäle.
• 3/4" Anschlussverschraubung.
• 2,5 m Innenlauf mit glasfaserisoliertem Kabel.
• 15 m Außenlauf mit PVC‑ummanteltem Kabel.
• Angegebene Temperatur bis 260 °C (abschnittsabhängig, technische Daten prüfen).
• Geeignet für den Einsatz in Industrieautoklaven.

Einsatzbereiche

• Messung verschiedener Zonen im Autoklav.
• Temperaturüberwachung von Bauteilen und Beladungen.
• Überwachung von Werkzeugen und Formen.
• Aufzeichnung von Heiz‑ und Abkühlzyklen.
• Anschluss an Steuer‑ und Datenerfassungssysteme.
• Austausch eines vorhandenen Multikanal‑Schlauchs.

Vor dem Kauf prüfen

• Kompatibilität der Sensoren und Lesegeräte mit Typ‑T‑Thermoelementen.
• Tatsächlicher Bedarf an 9 Kanälen.
• Gewindegröße und -art der 3/4" Verschraubung des Autoklaven.
• Innenlänge von 2,5 m und Außenlänge von 15 m für Ihre Installation.
• Maximal unterstützte Temperatur jedes Abschnitts (PVC‑Kabel‑Datenblatt für den Außenlauf prüfen).
• Art der Anschlussverbindung an die Steuerung.

Häufig gestellte Fragen

• Wie viele Kanäle hat dieser Schlauch? Er bietet 9 Kanäle für Typ‑T‑Thermoelemente (bis zu neun Temperatursignale).
• Welcher Anschluss wird geliefert? Ein 3/4" Anschluss ist enthalten; prüfen Sie vor der Installation Größe und Gewindeart am Autoklav.
• Welche Kabellängen gibt es? 2,5 m Innenlauf mit Glasfaserisolierung und 15 m Außenlauf mit PVC‑Mantel.
• Unterstützt der gesamte Schlauch 260 °C? Prüfen Sie das technische Datenblatt, welcher Abschnitt für 260 °C ausgelegt ist. Der PVC‑Außenlauf hat eine eigene Begrenzung und sollte nicht in den heißesten Bereichen verlegt werden, sofern das Datenblatt dies nicht erlaubt.
• Kann er mit Typ‑J‑ oder Typ‑K‑Thermoelementen verwendet werden? Nein. Dieser Schlauch ist für Typ‑T‑Signale ausgelegt; für andere Typen wählen Sie einen kompatiblen Schlauch.

Zusätzliche Informationen (Tabelle)
Gewicht: 5 kg
Abmessungen: 50 × 50 × 30 cm

Technische Daten

• Bezeichnung: Multikanal‑Schlauch für Typ‑T‑Thermoelemente (9 Kanäle).
• Code / SKU: ALTJ-9C-L15-00.
• Herstellung: Made in Spain.
• Kanäle: 9 unabhängige Kanäle für Typ‑T‑Thermoelemente.
• Anschluss: 3/4" (Gewindeart vor Installation prüfen).
• Innenlauf: 2,5 m mit glasfaserisoliertem Kabel.
• Außenlauf: 15 m mit PVC‑ummanteltem Kabel.
• Angegebene Temperatur: bis zu 260 °C (je nach Abschnitt und zugehörigem Datenblatt).
• Anwendung: Industrieautoklaven und Mehrpunkt‑Temperaturmessung.
• Stückgewicht: 5 kg.
• Gesamtmaße: 50 × 50 × 30 cm.
