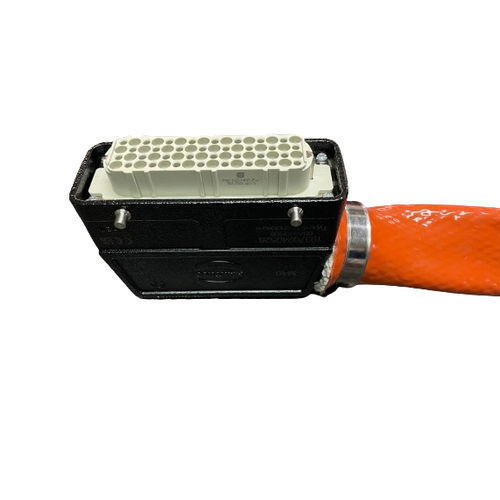

Kit für Thermoelement M27H-64P-L7000

Zusammenfassung
Das Mehrpunkt-Thermoelementkabel für die Stahlindustrie fasst die Anschlüsse von 27 Temperaturmessstellen in einem einzigen Kabelsatz zusammen. Standardlänge 7 m mit je einem Stecker an den Enden. Ermöglicht den Anschluss der Messeinheit an Mess- oder Steuergeräte und vermeidet mehrere einzelne Abschlüsse. Herstellung auf Bestellung für Thermoelementtypen K, J, N und andere Kalibrierungen; Leiter und Anschlüsse werden entsprechend dem angeforderten Thermoelementtyp ausgewählt.

Hauptmerkmale

• Anzahl der Punkte: 27 Messpunkte
• Länge: 7.000 mm (7 m)
• Anschlüsse: ein Stecker an jedem Ende (Gruppenstecker)
• Thermoelementtypen: K, J, N und weitere auf Anfrage
• Funktion: Anschluss und Verlängerung von Thermoelementsignalen, Gruppierung und Ordnung der Verkabelung
• Hauptanwendung: Anlagen der Stahlindustrie und industrielle Temperaturprozesse
• Herkunft: Made in Spain
• Verfügbarkeit: kundenspezifische Fertigung

Vorteile

• Reduziert die Anzahl einzelner Abschlüsse in der Anlage
• Erleichtert das Verbinden/Trennen und den Austausch bei Wartungsarbeiten
• Fasst 27 Signale in einem Kabel zusammen, verbessert Ordnung und Identifikation
• Kann Montagezeiten reduzieren und Reparaturen vereinfachen

Anwendungen

• Industrieöfen
• Walzstraßen
• Wärmebehandlungsprozesse
• Gießerei- und Stranggießanlagen
• Anlagen der Stahlproduktion
• Thermische Prüf- und Steuersysteme
• Geräte zur Temperaturerfassung, -aufzeichnung oder -regelung

Optionen und Anpassung (Beispiele in kundenspezifischer Fertigung verfügbar)

• Sensortyp: Thermoelement K, J, T, N, S, R, PT100, PT1000 oder andere
• Mantelmaterial: AISI 304, AISI 316, AISI 310, Inconel 600, Keramik, Siliziumkarbid oder andere
• Anschluss: ohne Anschluss, 1/8", 1/4", 3/8", 1/2", 3/4", 1", Flansch, Einschraubverschraubung oder andere
• Kabel: ohne Kabel, Silikon, PFA/Teflon, Glasfaser, Edelstahldflecht oder andere
• Abschluss: Kopf, Mini-Stecker, Standardstecker, freie Leitungen oder andere Enden
• ATEX-Optionen und Kalibrierservices (interne Überprüfung oder ENAC-gesteuerte Kalibrierung) auf Anfrage

Andere Bezeichnungen

• Multipaar-Leitung für Thermoelemente
• Kompatible Multipaar-Ausgleichsleitung
• Mehrpunkt-Temperaturkabel
• Multipaar-Kabel für Thermoelemente
• Mehrkanal-Kabel für Thermoelemente
• Mehrpunkt-Thermoelementleitung
• Thermoelementkabel für die Stahlindustrie

Daten zur Kompatibilitätsprüfung vor Bestellung

• Benötigter Thermoelementtyp (K, J, N oder anderer)
• Anzahl der Messpunkte (bestätigt: 27)
• Modell und Anzahl der Pins jedes Steckers
• Verteilung / Zuordnung der Anschlüsse in den Steckern
• Benötigte Länge und Spielraum zur Vermeidung von Zugbelastungen
• Umgebungstemperatur und Temperatur entlang der Kabellage
• Vorhandensein von Feuchtigkeit, Staub oder mechanischen Belastungen
• Eigenschaften der Mess- oder Steueranlage (Polarität, Steckverbindertyp, Pinbelegung)

Technische Daten / Spezifikationen

• Gewicht: 8 kg
• Verpackungsmaße (ca.): 50 × 50 × 30 cm
• Anzahl der Punkte: 27
• Nennlänge: 7.000 mm
• Steckverbinder: ein Stecker an jedem Ende (Konfiguration feste/ gruppierte Fläche)
• Verfügbare Thermoelementtypen: K, J, N (und weitere Kalibrierungen auf Anfrage)
• Produkttyp: Mehrpunkt-Thermoelementkabel (Gruppierung und Verlängerung von Signalen)
• Interner Code in der Datenblattsicht: M27H-64P-L7000
• Fertigung: kundenspezifisch
