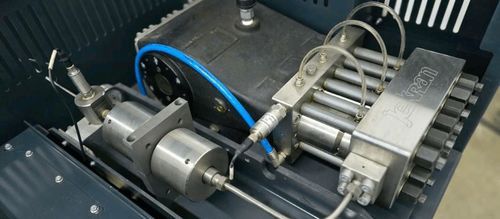

Plungerpumpe mit Kolben 4000

Wassermit Elektromotorstationär

Überblick
Erleben Sie die nächste Generation der Waterjet-Antriebe mit der eigenständigen Direct Servo Drive 4000 Pumpe, entwickelt für OEM-Waterjet-Systeme. Liefert die gleiche Schnittgeschwindigkeit und Schubkraft wie ein hydraulischer Intensivierer und reduziert gleichzeitig den Stromverbrauch um bis zu 50 %. Läuft pulsationsfrei und kontinuierlich bis 4000 bar (58.000 psi) mit flüsterleisem Betrieb, geringem Wartungsaufwand und verlängerten Serviceintervallen.

Hauptvorteile

• Bis zu 50 % geringerer elektrischer Energieverbrauch im Vergleich zu hydraulischen Intensivierern.
• Flüsterleiser Betrieb dank nahezu geräuschlosem Servomotor-Design (kein hydraulischer Schlag oder laute Klappergeräusche).
• Dauerbetrieb bei 4000 bar für 24/7-Betrieb ohne Wärme- oder Zyklenbegrenzungen.
• Präzise Durchflussregelung mit ±0,5 % Wiederholgenauigkeit für gleichbleibende Schnitt- und Kantenqualität.
• Kleine Stellfläche und OEM-fertige Elektronik für einfache Maschinenintegration.
• Integrierte Diagnostik einschließlich Echtzeitüberwachung von Druck, Temperatur und Vibration; unterstützt Remote-Firmware-Updates.

Betriebs-Highlights

• Adaptive Durchflussanpassung: Intelligente Servosteuerung passt Druck und Wasserdurchfluss kontinuierlich in Echtzeit an, um die Schleifmittel-Effizienz und Oberflächenqualität über eine breite Materialpalette zu maximieren.
• Pulsationsfreier Durchfluss liefert gleichmäßigere, konsistentere Schnitte und optimiert den Einsatz von Schleifmitteln.
• Für die OEM-Integration ausgelegt mit eingebetteten Schnittstellen (EtherCAT, Modbus TCP/IP und analog/digital I/O) für Plug-and-Play-Anschluss an vorhandene Controller oder SPS.

Hauptmerkmale

• Bis zu 50 % geringerer Energiebedarf bei gleichbleibender Schnittleistung im Vergleich zu Intensivierern.
• Ultra-leiser Betrieb durch Direkt-Servo-Architektur.
• Dauerbetriebsfähigkeit bei 4000 bar (58.000 psi).
• Präzise Durchflussregelung: ±0,5 % Wiederholgenauigkeit.
• Industrielle Ausführung: martensitische Edelstahlkomponenten, Keramikkolben und PEEK-Dichtungen für abrasive Waterjet-Umgebungen.
• OEM-fertige Elektronik und Kommunikation: EtherCAT, Modbus TCP/IP, analog/digital I/O.
• Integrierte Diagnostik für proaktive Wartung und maximale Verfügbarkeit.

Modellvarianten und Vergleich
Model 22 Direct Drive | Model 30 Direct Drive
Elektrische Servomotorleistung | 30 HP (22 kW) | 40 HP (30 kW)
Wirkungsgrad | ≥ 90% | ≥ 90%
Ausgangsdruck (PSI) | 58.000 psi | 58.000 psi
Ausgangsdruck (Bar) | 4000 Bar | 4000 Bar
Düse & Durchflussrate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Aufstellmaß (L x B x H) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Zuverlässigkeit & Wartung
In Produktionsschnittplattformen bewährt, ist die Pumpe für geringen Wartungsaufwand und verlängerte Serviceintervalle ausgelegt. Bei ordnungsgemäßer Filtration (≤ 2 µm) und planmäßigen Dichtungstauschen kann die Pumpe deutlich über 400 Stunden bei Volldruck betrieben werden, bevor die nächste Wartung erforderlich ist. Wichtige langlebige Komponenten sind martensitische Edelstahlpumpenteile, Keramikkolben und PEEK-Dichtungen für abrasive Beanspruchung.

Technische Daten

• Produktfamilie: Direct Servo Drive 4000 Pump (Next‑Gen 4000‑Bar Waterjet-Pumpe für OEM‑Systeme)
• Modellvarianten: Model 22 Direct Drive; Model 30 Direct Drive
• Elektrische Servomotorleistung: 30 HP (22 kW) — Model 22; 40 HP (30 kW) — Model 30
• Wirkungsgrad: ≥ 90%
• Maximaler Ausgangsdruck: 4000 Bar / 58.000 psi
• Düse & Durchflussrate: Model 22 — 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm); Model 30 — 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Aufstellmaß (L x B x H): 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
• Materialien und Verschleißteile: martensitische Edelstahlkomponenten, Keramikkolben, PEEK‑Dichtungen
• Steuerung & Kommunikation: EtherCAT, Modbus TCP/IP, analoge und digitale I/O (OEM‑taugliche Elektronik)
• Diagnostik: Echtzeitüberwachung von Druck, Temperatur und Vibration; Fern‑Firmware‑Update‑Fähigkeit
• Betriebsart: Dauerbetrieb bei Volldruck (24/7)
