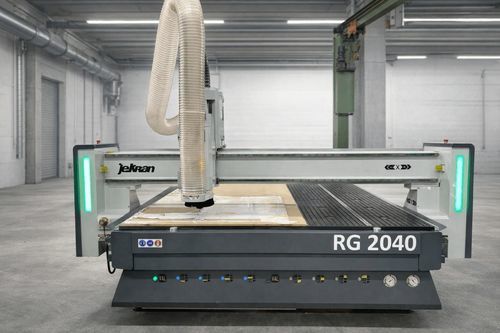

CNC-Konturfräsmaschine RG2040

digitalautomatisch3-Achs

Übersicht
Schwerer Portal-CNC-Fräser für kontinuierliche Produktion und hochpräzises Bearbeiten von Holz, Kunststoffen, nichtrostenden Metallen und Verbundwerkstoffen. Auf einem geschweißten Stahlbett aufgebaut und angetrieben von einer 9,5 kW HSD-Spindel (Italien, ER32) bei 24.000 U/min, integriert das RG2040 automatische Werkzeugwechsel, Vakuum-Spanntechnik und Staubabscheidung für industrielle Abläufe.

Hauptmerkmale

• 9,5 kW Italy ATC HSD Spindel, ER32, 24.000 U/min
• 10-fach Werkzeugwechsler (lineares Magazin) — ISO30
• Arbeitsbereich: 2050 x 4050 x 200 mm
• Positioniergenauigkeit: ±0,05 mm/m
• HIWIN Linearführungen und schrägverzahnte Zahnstangenübertragung
• Yaskawa Servomotoren mit Shimpo Planetengetrieben
• 8-Zonen T-Slot Vakuumtisch
• Elektronik: Siemens & Schneider
• Igus Stromkabel-Sätze (Deutschland)
• Integrierter 3 kW Doppelbeutel-Staubabscheider
• Becker Vakuumpumpe Deutschland 5,5 kW für Vakuumtisch
• Automatische Schmierstoffzufuhr für Führungen und mechanische Komponenten

Hinweise zum Betrieb und zur Konfiguration
Die Standard-Elektrokonfiguration ist 380V, 3-phasig, 50Hz. Alternative Spannungs-/Frequenzkonfigurationen (z. B. 220V) sind lieferbar. Die PC-basierte Steuerung ermöglicht die Integration in Produktionssoftware und Automatisierungssysteme.

Technische Tabelle (Spezifikation → Details)
Struktur: Schweres geschweißtes Stahlbett
Arbeitsbereich (X, Y, Z): 2050 x 4050 x 200 mm
Max. Verfahrgeschwindigkeit: 80 m/min
Max. Arbeitsgeschwindigkeit: 45 m/min
Maschinen-Genauigkeit: ±0,05 mm/m
Spindel: 9,5 kW Italy ATC HSD, ER32, 24.000 U/min
Frequenzumrichter: Delta
Werkzeugmagazin: Linear, 10 Positionen, ISO30
Arbeitstisch: T-slot vacuum, 8 Zonen
Übertragung: HIWIN Linearführungen + schrägverzahnte Zahnstange
Betriebsmodus: Yaskawa Servomotor + Shimpo Planetengetriebe
Betriebssystem: PC control system
Netzspannung: 380V, 3PH, 50Hz (Standard) - andere Konfigurationen verfügbar
Schmierung: Automatisch
Elektronik: Siemens & Schneider
Stromkabel: Igus Germany
Staubabscheider (Option): 3 kW, Doppelbeutel
Vakuumpumpe (Option): Becker Germany, 5,5 kW

Technische Daten

• Modell: RG2040
• Struktur: Schweres geschweißtes Stahlbett
• Arbeitsbereich: 2050 x 4050 x 200 mm
• Spindel: 9,5 kW HSD (ER32), 24.000 U/min
• Werkzeugwechsler: Linear 10 Positionen ISO30
• Genauigkeit: ±0,05 mm/m
• Max. Verfahrgeschwindigkeit: 80 m/min
• Max. Arbeitsgeschwindigkeit: 45 m/min
• Übertragung: Schräge Zahnstange + HIWIN Linearführungen
• Servo & Getriebe: Yaskawa Servos + Shimpo Planetengetriebe
• Tisch: T-slot vacuum, 8 unabhängige Zonen
• Elektronik: Siemens & Schneider
• Frequenzumrichter: Delta
• Vakuumpumpe: Becker 5,5 kW (optional/inklusive)
• Staubabsaugung: 3 kW Doppelbeutel (optional/inklusive)
• Schmierung: Automatisches System
• Netzspannung (Standard): 380V, 3PH, 50Hz
• Steuerung: PC control system
