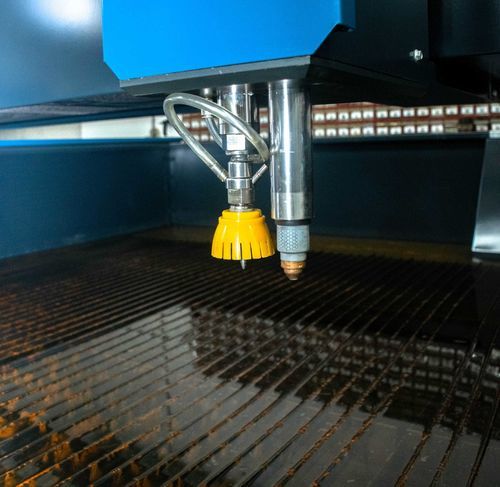

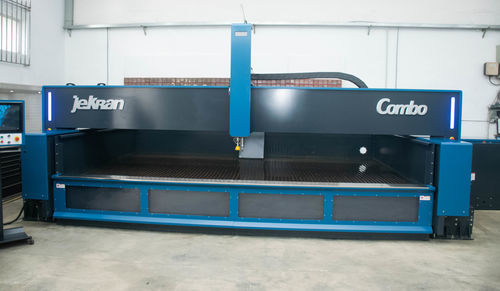

Die Combo-Maschine ist eine hybride Schneidplattform mit zwei Düsen, die einen Wasserstrahlkopf und einen Plasmakopf auf einem einzigen Portal vereint. Entwickelt für die Produktion mit gemischten Materialien, ermöglicht die Combo Hochgeschwindigkeits-Plasmaschnitte und präzise, wärmefreie Wasserstrahlschnitte in Metallen, Legierungen, Verbundwerkstoffen und geschichteten Materialien. Das Design fokussiert die integrierte Zwei-Düsen-Bedienung und eine kompakte Aufstellfläche.

Hauptmerkmale

• Hybrides Zweimodus-Schneidsystem, das Wasserstrahl- und Plasmatechnologie für flexible Produktionsabläufe kombiniert.
• Unabhängige Düsensteuerung, die gleichzeitigen oder selektiven Einsatz von Wasserstrahl‑ und Plasmaköpfen ermöglicht.
• Adaptive Materialintelligenz mit Sensoren und Steuerung, die Materialart und -dicke erkennen und Schnittparameter automatisch anpassen.
• Nahtloser Moduswechsel für Wasserstrahl‑Feinbearbeitung und Plasma‑Rough‑Cut im selben Programm.
• Hochpräzise Bahnführung für reproduzierbare Ergebnisse in der fortgeschrittenen Fertigung.

Tabellen: Modelle und technische Matrix

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tabellen: Pumpe / Direktantrieb Optionen

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Pumpen- & Plasmaoptionen

Verfügbare Waterjet‑Pumpen sind Model 22 (22 kW / 30 HP) und Model 30 (30 kW / 40 HP) als Direktantrieb, bis zu 58.000 psi (4.000 bar). Plasmaeinheiten sind von Hypertherm oder GYS erhältlich. Düsen-/Durchflusskombinationen ermöglichen unterschiedliche Schnittqualitäten für verschiedene Materialien.

Leistung & Genauigkeit

Die Combo bietet eine lineare Genauigkeit von ±0,03 mm und eine Wiederholgenauigkeit von ±0,02 mm. Max. Verfahrgeschwindigkeiten liegen je nach Modell und Konfiguration bei bis zu 25 m/min. Adaptive Sensoren justieren die Schnittparameter für leitende und nichtleitende Materialien.

Anwendungsfälle

Geeignet für Fertigungsumgebungen, die sowohl schnelle Metallschnitte als auch feine, wärmefreie Schnitte in Verbundwerkstoffen oder geschichteten Bauteilen erfordern. Typische Anwendungen: Präzisionsblechbearbeitung, kundenspezifische Fertigung und Mischmaterial-Serienproduktion.

Fußnote

*Die angegebenen Aufstellmaße sind Richtwerte. HP‑Pumpe, Schütttrichter, Garnet‑Entsorgungsstruktur und Steuerkonsole können zur Anpassung an den verfügbaren Raum anders positioniert werden.

Technische Daten

• Handelsbezeichnung: Combo
• Verfügbare Modelle: 4021-Combo, 6021-Combo
• X-Hub: 4100 mm (4021), 6100 mm (6021)
• Y-Hub: 2100 mm
• Z-Hub: 200 mm
• Max. Geschwindigkeit: 25 m/min
• Lineare Genauigkeit: ±0,03 mm
• Wiederholgenauigkeit: ±0,02 mm
• Pumpenoptionen: Model 22 (30 HP / 22 kW) oder Model 30 (40 HP / 30 kW)
• Ausgangsdruck: bis zu 58.000 psi / 4.000 bar
• Düse & Durchfluss: 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) und 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Plasmaeinheiten: Hypertherm oder GYS
• Aufstellbeispiele: 8.5 x 3.4 m (4021 Layout), 10.5 x 3.4 m (6021 Layout)
