Datensteckverbinder MDJxxR-W-xxLxxx-T-x

Micro-DKunststoffmit Kabel

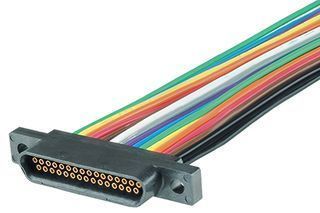

Micro-D-Steckverbinder mit Isoliertem Kabel Kunststoffgehäuse-Typ Buchse Micro Dsub-Steckverbinder mit Kabel. Ein Kunststoffgehäuse wird verwendet. Bestellhinweise Code - Farbe 1 - Schwarz 2 - Braun 3 - Rot 4 - Orange 5 - Gelb 6 - Grün 7 - Blau 8 - Lila 9 - Grau 0 - Weiß *1 Bitte beachten Sie die untenstehende Tabelle der elektrischen Drahtspezifikationen. *2 W04 und W33 werden auf Bestellung gefertigt. *3 Andere Längen können ebenfalls spezifiziert werden. *4 "Code" ausgewählt aus den Arten von "Montagezubehör" wie Schrauben. Andere Farben sind ebenfalls erhältlich. P/N - Anzahl der Pins - A - B - C - D - K MDJ9R-W - 9 - 19.74/0.777" - 14.35/0.565" - 9.4/0.37" - 10.14/0.399" - 5.3/0.209" MDJ15R-W - 15 - 23.55/0.927" - 18.16/0.715" - 13.28/0.523" - 13.95/0.549" MDJ21R-W - 21 - 27.36/1.085" - 21.97/0.865" - 17.03/0.67" - 17.76/0.699" MDJ25R-W - 25 - 29.9/1.177" - 24.51/0.965" - 19.57/0.77" - 20.3/0.799" MDJ31R-W - 31 - 33.7/1.327" - 28.32/1.115" - 23.38/0.92" - 24.11/0.949" MDJ37R-W - 37 - 37.52/1.477" - 32.13/1.265" - 27.22/1.072" - 27.92/1.099" MDJ51R-W - 51 - 36.2/1.425" - 30.86/1.215" - 25.71/1.012" - 26.65/1.049" - 6.3/0.248" Andere Pin-Anzahlen werden auf Bestellung gefertigt. Drahtspezifikationen Draht P/N - Standard - Isolierung - Leiter - Temperaturbereich - Spannungsbewertung - Anwendungen W - UL1513(105°C ) - ETFE - Kupfer, Sn-Beschichtung - -55 bis +150°C - 600V - Geräteverdrahtung W04 (Auf Bestellung gefertigt) - MIL-W-16878/04 NEMA HP3,UL1213 - PTFE - Kupfer, Ag-Beschichtung - -60 bis +200°C W11 - MIL-W-22759/11 - PTFE - Kupfer, Ag-Beschichtung - -55 bis +200°C - Luft- und Raumfahrtgeräte W33 (Auf Bestellung gefertigt) - MIL-W-22759/33 - Vernetztes modifiziertes ETFE - Hochfeste Kupferlegierung, Ag-Beschichtung - -60 bis +200°C W（UL1513(105°C )）ist der kostengünstigste Typ. Bezüglich der Betriebstemperatur: Die obige Tabelle zeigt die Spezifikationen nur für den Draht. Bitte beachten Sie, dass die Betriebstemperatur des Steckverbinders -55 bis +125°C beträgt. Micro-D-Steckverbinder mit isoliertem Kabel Kunststoffgehäuse-Typ Buchse Verfügbar in verschiedenen Pin-Anzahlen (9, 15, 21, 25, 31, 37, 51) Drahtfarbcode verfügbar (10 Farben) Drahtspezifikationen: ETFE, PTFE, vernetztes modifiziertes ETFE-Isolierung; Kupfer oder hochfeste Kupferlegierung als Leiter; Temperaturbereich -55°C bis +200°C (Draht), -55°C bis +125°C (Steckverbinder); Spannungsbewertung 600V Kundenspezifische Längen und Farben verfügbar (auf Bestellung gefertigt)
