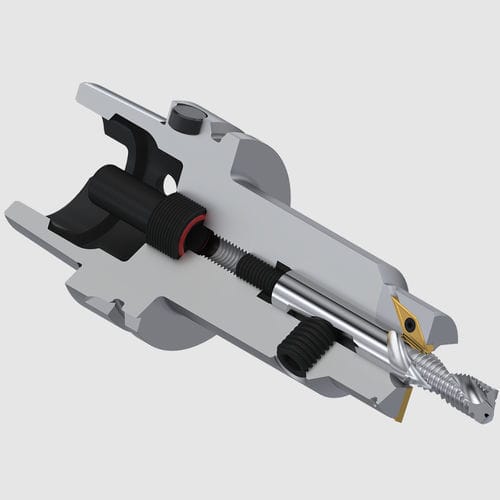

Kombinationswerkzeuge sind modular aufgebaute Werkzeugsysteme für die Bohr-, Senk-, Fräs- und Gewindefräsbearbeitung, welche vornehmlich in der Serienproduktion eingesetzt werden. Diese Systeme können vielfach angewandt werden, wenn der Einsatz eines Vollhartmetallwerkzeugs unwirtschaftlich ist. Dies ist vor allem bei großen Plansenk- und Anfasbearbeitungen der Fall, da hier die Durchmesserunterschiede von Fräs- zu Senkdurchmessern sehr groß sein können. Somit sind bei der Bearbeitung von Serienteilen auf CNC-Bearbeitungszentren erhebliche Zeiteinsparungen, Rationalisierungen und Qualitätsverbesserungen möglich. Zudem ist die Wahl der unterschiedlichsten Schneidstoffe, wie z. B. Hartmetall, PKD, Dickschicht-CVD oder CBN für jede einzelne Komponente möglich. Dies eröffnet die optimale Anpassung der Schnittwerte an die verschiedenen Bearbeitungsdurchmesser und den resultierenden unterschiedlichen Schnittgeschwindigkeiten. Komponenten von Kombinationswerkzeugen Grundhalter in verschiedenen Schaftausführungen Zentrales Werkzeug für die Bohr-, Aufbohr- oder Gewindebearbeitung Verschieden Wende- oder Wechselschneidplatten für Plansenk- oder Anfasbearbeitungen Schaftausführungen Zylinderschaft nach DIN 1835 Hohlschaftkegelaufnahme HSK nach DIN 69893 Steilkegelaufnahme SK nach DIN 69871 Weitere Schaftausführungen auf Anfrage Vorteile Reduzierung der Haupt- und Nebenzeiten Vereinen von mehreren Beabeitungsoperationen Erhöhung der Flexibilität durch modularen Aufbau
