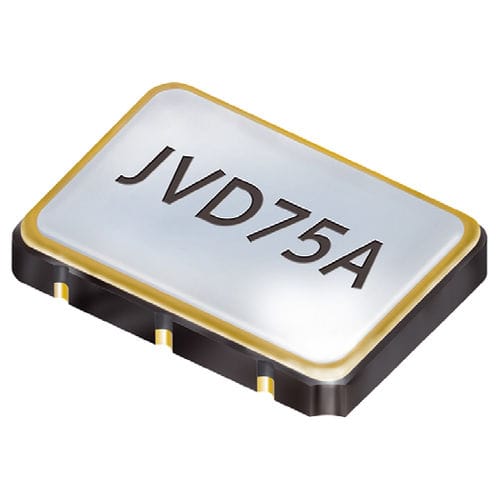

VCXO-Oszillator JVD75A

elektromechanischSMDPhasenrauscharm

Oszillator VCXO - LVDS - SMD-LVDS VCXO, 7,5 x 5,0 mm - verwendet Quarzkristall in der MESA-Technologie - geringes Phasenrauschen + Jitter - komplementärer LVDS-Ausgang, niedrige EMI - keramik/Metall-Gehäuse frequenzbereich 50,0 ~ 700,0 MHz frequenzstabilität über alles* ± 25 ppm / ± 50 ppm frequenzzugbereich min. ± 80 ppm ziehende Steuerspannung 1,65 V ± 1,5 V** ziehen der Steuereingangsimpedanz. min. 60 k� stromaufnahme 80 mA max. versorgungsspannung VDC 3,3 V ±5% betriebstemperatur -10°C ~ +70°C / -40 °C ~ +85 °C lagerung -40°C ~ +85 °C ausgangs-Anstiegs- und Abfallzeit 1,0 ns (20% ~ 80% von Vpp) last nom. 100 � differenziell schwankung min. 0,35 Vp-p offset-Spannung 1,25 V ± 0,125 V standby-Funktion ja ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 150 ns anlaufzeit max. 10 ms phasenjitter 12 kHz ~ 20,0 MHz < 1,0 ps RMS symmetrie bei 50% von Vpp 45% ~ 55% typ. (40% ± 60% max.)
