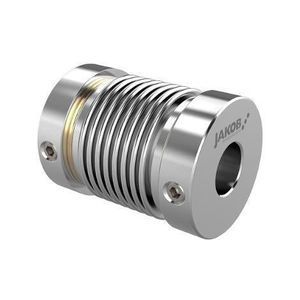

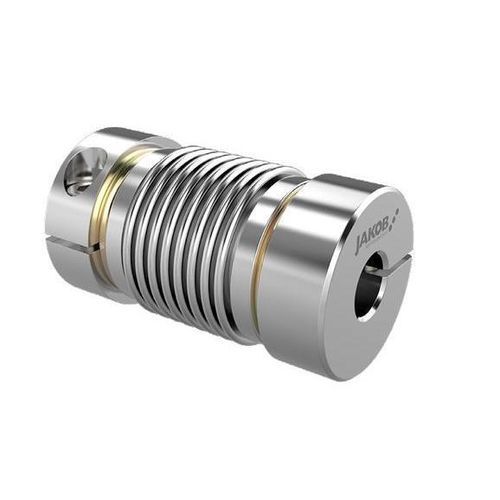

Drehstarre Kupplung MKM

für WellenkompaktWelle-Nabe-Verbindungen

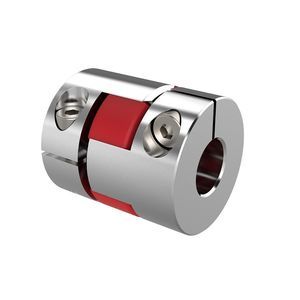

- Kompakt und hohe Leistungsdichte - Drehmoment bis zu 20 Nm - Kompensiert Fehlausrichtungen - Temperaturbereich von -40°C bis +300°C - Torsionssteife Miniatur-Metallbalgkupplungen - Schwingungsdämpfende Miniatur-Elastomerkupplungen - Hochkompensierende Miniatur-Oldham-Kupplungen Produktvarianten: - MKM – Miniatur-Metallbalgkupplung - Standardserie - Beide Seiten mit Klemmnaben - Spielfrei – hohe Torsionssteifigkeit - Temperaturbereich: -40°C bis +200°C - Drehmomentbereich: 0.4 – 12 Nm - Wellendurchmesser: 3 – 24 mm - MKP – Miniatur-Metallbalgkupplung - Kurze Gesamtlänge - Beide Seiten mit Klemmnaben - Spielfrei – hohe Torsionssteifigkeit - Temperaturbereich: -40°C bis +200°C - Drehmomentbereich: 2 – 12 Nm - Wellendurchmesser: 3 – 24 mm - MKA – Miniatur-Metallbalgkupplung - Kostengünstige Version - Beide Seiten mit Stellschrauben - Spielfrei – hohe Torsionssteifigkeit - Temperaturbereich: -20°C bis +90°C - Drehmomentbereich: 0.4 – 8 Nm - Wellendurchmesser: 3 – 26 mm - MKG – Miniatur-Metallbalgkupplung - Geschweißte Ausführung - Beide Seiten mit Klemmnaben - Optional mit benutzerfreundlicher EASY-Klemmnabe - Spielfrei – hohe Torsionssteifigkeit - Variable Länge – 2-, 4- oder 6-Wellenbalg - Temperaturbereich: -40°C bis +300°C - Drehmomentbereich: 5 – 20 Nm - Wellendurchmesser: 6 – 20 mm - MJT-C – Miniatur-Elastomerkupplung - Standardversion - Beide Seiten mit Klemmnaben - Steckbar – spielfrei – schwingungsdämpfend - Temperaturbereich: -20°C bis +70°C - Drehmomentbereich: 0.7 – 12.5 Nm - Wellendurchmesser: 3 – 14 mm - MJT – Miniatur-Elastomerkupplung - Kostengünstige Version - Beide Seiten mit Stellschrauben - Steckbar – spielfrei – schwingungsdämpfend - Temperaturbereich: -20°C bis +70°C - Drehmomentbereich: 0.7 – 12.5 Nm - Wellendurchmesser: 3 – 14 mm - MOH-C – Miniatur-Oldham-Kupplung - Standardversion - Beide Seiten mit Klemmnaben - Steckbar – hochkompensierend – seitlicher Versatz bis zu 3 mm - Temperaturbereich: -20°C bis +100°C - Drehmomentbereich: 1 – 15 Nm - Wellendurchmesser: 3 – 19 mm - MOH – Miniatur-Oldham-Kupplung - Kostengünstige Version - Beide Seiten mit Stellschrauben - Steckbar – hochkompensierend – seitlicher Versatz bis zu 3 mm - Temperaturbereich: -20°C bis +100°C - Drehmomentbereich: 1 – 15 Nm - Wellendurchmesser: 3 – 19 mm Technische Spezifikationen / Merkmale: - Kompaktes Design für begrenzte Einbauräume - Hohe Drehmomentübertragung bei minimalen Abmessungen - Großer Temperaturbereich für verschiedene Anwendungen - Spielfrei und hohe Torsionssteifigkeit für präzise Bewegungssteuerung - Schwingungsdämpfende und fehlausrichtungskompensierende Optionen - Erhältlich in verschiedenen Ausführungen: Klemmnabe, Stellschraube, geschweißt und steckbar - Geeignet für Wellendurchmesser von 3 mm bis 26 mm je nach Modell - Drehmomentbereich von 0.4 Nm bis 20 Nm je nach Modell
