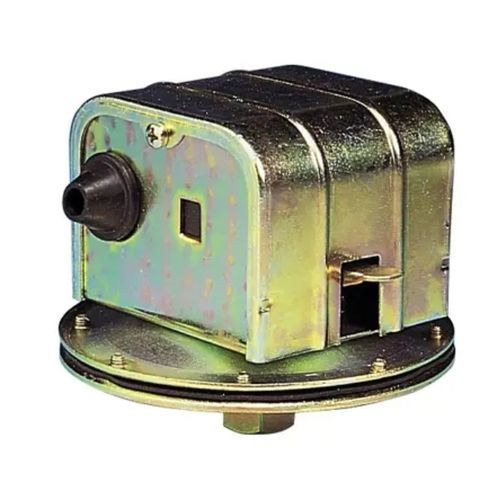

Membran-Vakuumschalter 4732 series

VakuumEdelstahl

Produktmerkmale Schützt Pumpen mit flexiblem Laufrad vor Schäden durch längeren Trockenlauf Geeignet für Pumpen mit Gleich- und Wechselstromantrieb Der Jabsco-Vakuumschalter von Xylem ist ein elektrisches Gerät, das in den Stromkreis eines Elektromotors oder einer elektrischen Kupplung eingebunden wird. Wird der Schalter an der Saugseite einer Pumpe angeschlossen, erkennt er den Unterdruckabfall, sobald der Flüssigkeitsvorrat der Pumpe zur Neige geht. Der Unterdruckabfall bewirkt, dass der Schalter den Stromkreis unterbricht und den Motor abschaltet bzw. die Kupplung deaktiviert. Der Vakuumschalter wird in der Regel in einem Pumpensystem installiert, wenn eine begrenzte Flüssigkeitsmenge gefördert wird und die Pumpe nicht ständig überwacht werden kann. Der Schalter sorgt für eine automatische Abschaltung, wenn die Pumpe trockenläuft, und trägt so dazu bei, Schäden an der Pumpe zu verhindern. Normalerweise wird der Schalter manuell zurückgesetzt; bei Installationen mit Elektromotor und Kupplung ist es jedoch möglich, einen Momentanschalter, einen Schwimmer oder eine Füllstandsmessvorrichtung an die Klemmen des Vakuumschalters anzuschließen, um das System ferngesteuert oder automatisch wieder in Betrieb zu nehmen. Das Gehäuse des Schalters und das Membrangehäuse bestehen aus cad-beschichtetem oder emailliertem Stahl und können durch Chemikalien oder chemische Dämpfe korrosiv angegriffen werden. Die Membran besteht aus Neopren. Der Schalter wird normalerweise auf der Einlassseite der Pumpe zwischen der Pumpe und der Flüssigkeitsquelle montiert. Der Vakuumschalter enthält eine federbelastete Membran, die auf ein Vakuum von mindestens 2-1/2" Hg (Quecksilber) anspricht. Wird der Vakuumschalter mit einer Pumpe verwendet, die korrosive Flüssigkeiten fördert, lässt sich die Lebensdauer des Schalters verlängern, indem der Schalter abgesetzt montiert und über Edelstahl- oder Hartkunststoffschläuche mit der Pumpe verbunden wird. Alle Verbindungen müssen LUFTDICHT und nicht kollabierbar sein.
