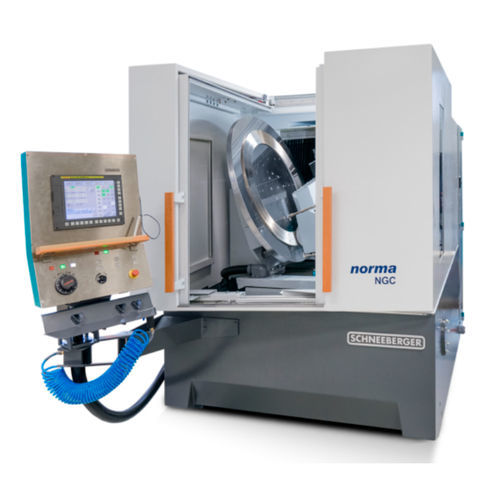

Schleifmaschine für Schneidinstrumente norma NGC LD

für KugelumlaufspindelCNCmit Rotationstisch

Die CNC-Schleifmaschine Norma NGC-LD (large disc) für die Mahlscheiben Produktion und Nachschleifen, mit hoher SCHNEEBERGER Maschinenqualität, optimierter Strukturmechanik, 30° geneigtem Drehtisch und Schleifkopf! Für die optimale Bearbeitung von allen gängigen Mahlscheiben mit Durchmesser bis 1'000 mm. Großzügiger Arbeitsraum und weit öffnenden Schiebetüren fürs Beladen mit Kran. Intuitive Bedienoberfläche für die schnelle Programmierung der Werkzeuge mit vordefinierten Zyklen und ausgeklügelten Schleifprozessen. Diese erlaubt die Definition von Teilung, konkavem Winkel, Schnittwinkel, Zähnezahl, Abrichtintervalle und Zustellung. Alle bekannten Zahngeometrien (Pallmann, Reduction Engineering, Orenda, Neue Herbold, Zerma, Global Cutting Systems, Avalong, PK, Wedco und viele weitere) werden so einfach und schnell programmiert und geschliffen. Zubehör zur individuellen Steigerung der Produktivität: Abrichteinheit Kühlmittel-Filtersysteme Abluftfilter CO2-Löschanlage Achsen: Z-Achse: 325 mm, Vertikalsäule, Wälzführung, geschliffene Kugelumlaufspindel, Auflösung 50 nm Z'-Achse: 140 mm, überlagerte manuelle Z-Verstellung, Wälzführung, geschliffene Kugelumlaufspindel A-Achse: Werkzeugträger Drehbarer Teller Ø900 mm, Auflösung 0.0001° C-Achse: 90°, Manuelle Rotation des Schleifkopfes Steuerung: FANUC 35i-B5, 4 gesteuerte Achsen 10.4” TFT-Farbmonitor und Touchscreen Schleifkopf: Schleifmotor mit Direktantrieb, wassergekühlt Gewicht: 6'000 kg
