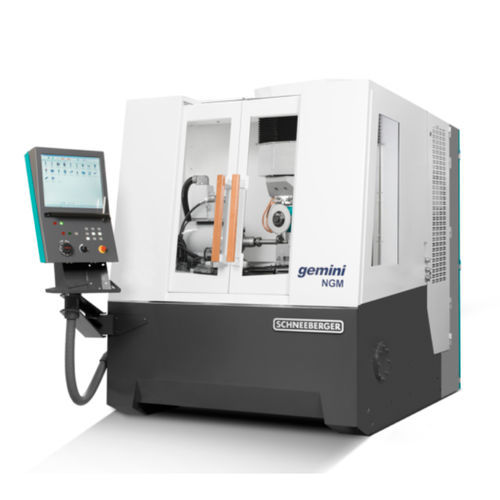

Außenrundschleifmaschine gemini NGM
Flachfür Getriebefür Schneidinstrumente

Außenrundschleifmaschine
Außenrundschleifmaschine
Außenrundschleifmaschine
Außenrundschleifmaschine
Außenrundschleifmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typen
Flach, Außenrund
Anwendung
für Schneidinstrumente, für Fräser, für Getriebe
Kontroltyp
CNC
Weitere Eigenschaften
Hochleistung, mit hoher Produktionskapazität, 5-Achs
Leistung

10 kW, 13 kW, 24 kW, 32 kW
(13,6 hp, 17,68 hp, 32,63 hp, 43,51 hp)

X-Hub

500 mm
(20 in)

Y-Hub

400 mm
(16 in)

Beschreibung

Die gemini NGM ist die 5-Achsen CNC-Schleifmaschine für die Serienproduktion von Zerspanungswerkzeugen. Komplettbearbeitung an Umfang und Stirn bis 300 mm Schneidenlänge, Durchmesser bis 300 mm, maximal spannbare Werkstücklänge 500 mm. Zerspanungswerkzeuge wie Fräser, Radiusfräser für Formenbau, Hochleistungsbohrer, Reibahlen und Profilfräser gehören zu den Standarddisziplinen. Für die Produktion von Stoßrädern mit hochdynamischen Teilwälzschleifen, das Nachschleifen von Verzahnungswerkzeugen, Wälzfräser, Stoßräder und Kegelradmesser gibt es spezifische Software, Schleifprozesse und Spannmittel. CNC-Schleifen von Messern für Papier-, Lebensmittel- und Kunststoffindustrie, Profilschleifen, Rundschleifen und Flachschleifen. Zubehör zur individuellen Erweiterung des Anwendungsspektrums und zur Steigerung der Produktivität: 6-Achsen Roboter zum Werkstückbeladen, mit Kapazität für 2, 4, oder 10 Paletten Laserbeschriften der Werkstücke Schleifscheibenlader mit 8 oder 14 Schleifscheibenpaketen inkl. Kühlmitteldüsen Messsysteme in allen Achsen Linearmotore in allen Achsen Hohlwellenmotor für Rundschleifaufgaben Abrichteinheit zum Profilabrichten und Schärfen Reitstock manuell oder hydraulisch Lünette manuell, hydraulisch oder CNC gesteuert, dem Schleifpunkt folgend Spannzangen, Spanndorne, Wendeplattenhalter Kühlmittel-Filtersystem Abluftfilter CO2-Löschanlage Achsen: Z: 380 mm, Vertikalsäule, Kugelumlaufspindel oder Linearmotor, Auflösung bis 10 nm A: ISO 50 Werkzeugträger, Auflösung 0.0001° C: 380° Drehung des Schleifkopfes, Auflösung 0.0001° Steuerung: FANUC 31i-B5, 5 gesteuerte Achsen 19” TFT-Farbmonitor mit Tastatur und Touchscreen, USB 3.0
