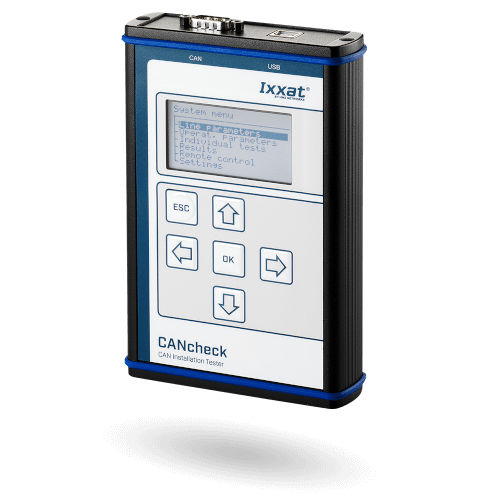

Kommunikationsnetz-Tester CANcheck

BatterieHandgerät

CANcheck erlaubt die Untersuchung von CAN-Netzwerken bei der Inbetriebnahme, Fehlersuche und Wartung. Das batteriebetriebene Hand-held Gerät wird hierfür an das zu überprüfende CAN-Netzwerk angeschlossen und über ein übersichtliches Menü bedient. Funktionen und Highlights Kabeltest bei ausgeschaltetem Netzwerk und operationeller Test bei laufendem Netzwerk Verdrahtungstest: Test der Widerstände zwischen allen Pins des CAN-Steckers (Belegung nach CiA), Bewertung anhand vordefinierter Grenzwerte Abschlusswiderstandstest: Messung des Widerstandes zwischen CAN_H und CAN_L Kabellänge: Bestimmung der Kabellänge über die Impulslaufzeit, Impedanzbestimmung Messung der Signalpegel: Absoluter und differenzieller Signalpegel nach Identifier gelistet Baudratenermittlung: Ermittlung der Baudrate des getesteten CAN-Systems Identifier-Scan: Ermittlung aller übertragenen Identifier und Anzeige der Empfangshäufigkeit CANopen-Modus: Anzeige von Signalpegel und Empfangshäufigkeit nach Knotennummer gelistet Buslast: Messung der aktuellen Buslast des CAN-Systems Error frames: Angabe der Error frames pro Zeiteinheit Benutzerführung: Testanweisung vor dem Test, OK oder Fehlermeldung nach dem Test, Fortsetzung nach Bestätigung Mehrsprachigkeit: Testanweisungen und Ergebnisse in Deutsch oder Englisch
