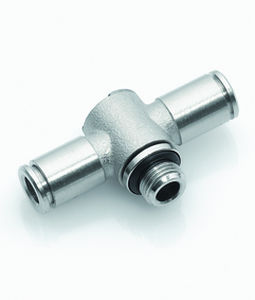

Pneumatischer Anschluss ipso 016
Push-inBanjoT

pneumatischer Anschluss
pneumatischer Anschluss
pneumatischer Anschluss
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
pneumatisch
Befestigung
Push-in, Banjo
Form
T
Normen
ISO, DIN
Material
silikonfrei, vernickeltes Messing, Edelstahl
Weitere Eigenschaften
mit o-Ring, flexibel, Modul, 360°
Durchmesser

Min: 4 mm
(0,157 in)

Max: 12 mm
(0,472 in)

Betriebsdruck

16 bar
(232,06 psi)

Beschreibung

– Stecksystem mit elastischer Spannzange aus Edelstahl – Druckring aus Messing vernickelt für viele Einsatzzwecke – Schlauchmontage mit einem Handgriff für Schläuche verschiedener Materialien – kleine Baugröße und geringes Gewicht – silikonfreie O-Ringe – O-Ring in Dichtkehle – für raue Oberflächen – modularer, flexibler Aufbau – Innensechskant für leichte Montage Betriebstemperatur - -20°C bis +70°C für Verschraubungen mit PVC-Dichtung -20°C bis +80°C für Vers. mit O-Ringen aus NBR Vakuum - max 98% - Werkstoffe - Gehäuse Messing vernickelt Dichtungen aus NBR Spannzange aus Edelstahl Druckring aus Messing vernickelt - CW614N und CW617N silikonfreie Mischung CW614N Gewinde - zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (DIN 2999) metr. Gew. DIN ISO 261 - zylindrisch mit O-Ring-Abdichtung Schläuche - für Leitungen nach ISO 14743 Toleranzen für Außen-Ø 4 bis 8: ±0,1 Toleranzen für Außen-Ø 10 bis 14: ±0,15 (PU) 10 bis 14: ±0,1 (PA) - empfohlene Materialien: PU, PA
