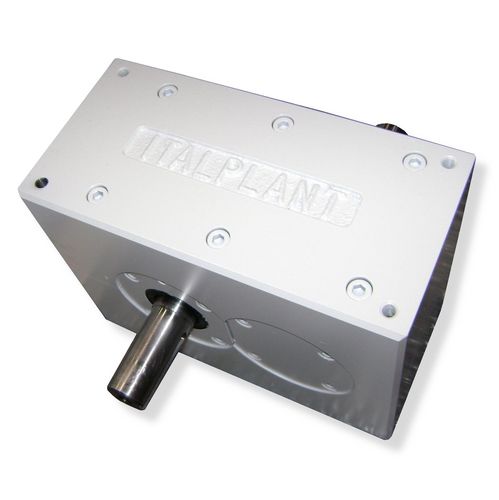

Parallelwellen-Schrittgetriebe MK3 series
drehbar

Parallelwellen-Schrittgetriebe
Parallelwellen-Schrittgetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
drehbar
Typ
Parallelwellen

Beschreibung

Die MK3 Parallelwellen-Indexer von Italplant werden im Allgemeinen für Anwendungen eingesetzt, bei denen es darum geht, eine konstante Drehantriebsbewegung in intermittierende Ausgangsdrehbewegungen umzusetzen. Die Bewegungsübertragung erfolgt über Nockenpaare (jeweils) mit konjugierten Profilen, auf der Eingangswelle montierten Funktionen und vernetzenden Komponenten mit Rollenfolgersätzen Die Rollennachläufer sind vorgespannt, um eine genaue Positionierung der Abtriebswellen beim Schalten und Verweilen zu gewährleisten. Die Nockenprofile sind gehärtet und geschliffen, während die Rollennachläufer auf gehärteten Wellen gelagert sind und an beiden Enden ebenfalls gelagert sind. Die Profile sind so konstruiert, dass sie mit mindestens 2 gegenüberliegenden Anhängern ineinander greifen. Dadurch werden alle Möglichkeiten des Spielprozesses gestoppt und die Genauigkeit und Wiederholbarkeit der Indexierung verbessert. Mögliche Schock- und Vibrationsbelastungen werden ebenfalls minimiert.

---
