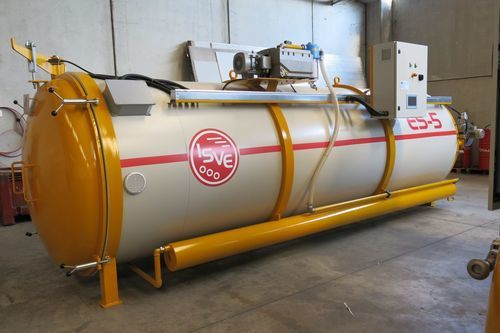

Vakuumtrockner ES series

elektrischkontinuierlichfür Holz

Produktübersicht
Die Baureihe ES umfasst kontinuierliche Vakuumtrockner mit Nettokapazitäten von 3 bis 25 m3, geeignet für Schreinereien und Holzhändler, die ein automatisiertes Vakuumtrocknungsverfahren benötigen.

Hauptmerkmale

• Autoklav: epoxy‑beschichteter Stahl für nicht‑tanninhaltige Hölzer; Option AISI 304 Edelstahl für korrosive Holzarten (Eiche, Kastanie etc.).
• Wärmeisolierende Verkleidung.
• Ladeeinheit: Wagen zum Einlegen von Platten und Holz mit Wagenöffnung.
• Externe Wagenführungen für zuverlässiges Be- und Entladen.
• Elektrisches Bedienfeld mit Mikroprozessor für automatische Betriebs‑ und Stoppzyklen.
• Feuchtigkeitsmesssonden an einer Prüfeinheit zur Prozessüberwachung.
• Kondensationsleitungen aus Edelstahl mit zwei Kühllüftern.
• Pumpe für die Zirkulation von Warmwasser.
• Motorisiertes Vierwegeventil/-pumpe für Anschluss an externe Warmwasserquelle.
• Automatische Kondensatableitung.
• Elektrische Heizplatten aus Aluminium.
• Plattenhaltergestelle.
• Ölgeschmierte Vakuumpumpe.

Zubehör auf Anfrage

• Air‑bag‑Presssystem.
• Desinfektionssystem gegen Holzschädlinge mittels insektizider Tabletten.

Hinweise zur Installation
Zum Starten der Maschine genügt eine Steckdose und eine Kondensat‑Ablassgrube.

Abmessungen und technische Tabelle (Spalten: TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; Gewicht t; Nutzinhalt m3; Install. Leistung kW; Absorb. Leistung kWh)
TYPE; a1 mm; a mm; b mm; c mm; d mm; e mm; f mm; Gewicht t; Nutzinhalt m3; Install. Leistung kW; Absorb. Leistung kWh
ES 3; 795; 822; 2000; 2100; 1300; 5900; 5000; 1,7; 3; —; —
ES 5; 990; 1100; 2300; 2390; 1620; 5900; 5000; 4,1; 5; 2,1; 1,5
ES 8; 1200; 1220; 2300; 2650; 2100; 8000; 7000; 4,8; 8; 2,5; 2,0
ES 5+5; 2 Trockner mit einer Steuerungseinheit (colspan); —; —; —; —; —; —; 9,5; 10; 2,2; 2,1
ES 12; 1400; 1280; 2400; 2750; 2300; 8000; 7000; —; 12; 3,2; 2,8
ES 20; 1600; 1280; 2500; 2850; 2500; 12000; 11000; —; 20; 3,2; 3,0
ES 25; 2400; 2400; 3700; 4000; 3600; 9000; 7000; —; 25; 5,4; 4,0

Technische Spezifikationen

• Baureihe: ES (kontinuierlicher Vakuumtrockner).
• Verfügbare Nettokapazitäten: 3, 5, 8, 10 (ES 5+5), 12, 20, 25 m3.
• Autoklav‑Konstruktion: epoxy‑beschichteter Stahl (Standard) oder AISI 304 Edelstahl (Option für korrosive Holzarten).
• Wärmedämmung zur Reduzierung von Verlusten.
• Ladesystem: Wagen mit externen Führungen.
• Steuerung: mikroprozessorbasiertes Bedienfeld und Feuchtesonden auf Prüfelement für automatische Zyklen und Stopp.
• Kondensationssystem: Edelstahlleitungen und zwei Kühllüfter; automatische Kondensatableitung.
• Heizung und Zirkulation: Aluminiumheizplatten; Warmwasser‑Zirkulationspumpe und motorisiertes Vierwegeventil für Anschluss an externe Warmwasserquelle.
• Vakuumsystem: ölgeschmierte Vakuumpumpe.
• Zubehör: Air‑bag‑Pressung und Insektizid‑Tabletten‑Desinfektion auf Anfrage.
• Installationsleistung und Verbrauchswerte variieren nach Modell; siehe Tabelle.
