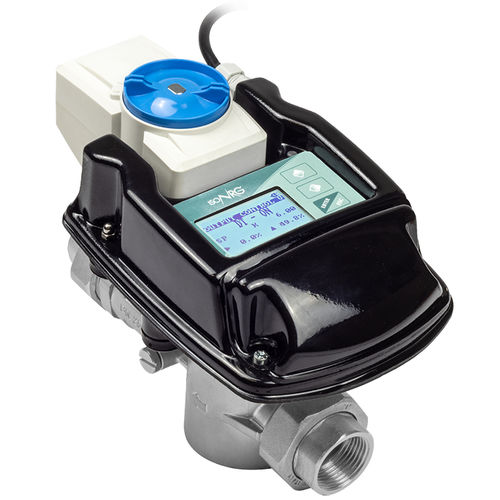

Stellventil THERMAG VALVE CS611

Kugelelektrisch betriebenfür Wasser

Präsentation
Das neue THERMAG VALVE CS611 ISONRG ist ein intelligentes Zweiwege-Regelventil mit integriertem elektromagnetischem Wärmemengenzähler. Es bietet zuverlässige Energiekontrolle, präzise Energieerfassung und abrechnungsfähige Messungen gemäß EN1434 und der MID-Richtlinie 2014/32/EU. Entwickelt zur Messung und Überwachung des Energieverbrauchs in Heiz- und Kühlsystemen in Neubauten und Bestandsanlagen, mit Anbindung an Gebäudeleittechnik (BMS) und IoT-Plattformen.

Funktionsprinzip
Der elektromagnetische Durchflussmesser basiert auf dem Faraday'schen Induktionsgesetz: Es wird eine Spannung induziert, wenn eine elektrisch leitfähige Flüssigkeit ein Magnetfeld durchströmt. Diese Technologie gewährleistet eine Genauigkeit von 0,8% des gemessenen Werts (r.w.) für leitfähige Wärmeträger, einschließlich Gemische mit Zusätzen.

Materialien und Aufbau

• Ventilkörper: DZR korrosionsbeständiger Messing (EN12165-CW617N-DW)
• Durchflusssensor: Gehäuse aus PEEK mit Elektroden aus HC276
• Ventileinheit: modulierendes 2-Wege-Kugelventil, monolithisches, nicht trennbares Gerät

Regelbare Parameter

• Durchfluss (Flowrate)
• Wärmeleistung
• Temperaturdifferenz (ΔT)
• Einlasstemperatur (T1)
• Auslasstemperatur (T2)
• Differenzdruck
• Externe Quelle aus Prozess oder BMS

Elektronikeinheit und Kommunikation

• 3-zeiliges beleuchtetes LCD-Display
• Stromversorgung: 24 V AC/DC
• Kommunikationsanschluss: Seriell RS485 / Ethernet RJ45
• Unterstützte Protokolle: MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (und weitere Protokolle für BMS/IoT-Integration)
• Integrierter Webserver für Datenaustausch und Gerätestatusanalyse

Eingänge/Ausgänge und Signale

• Digitalausgang: 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Digitaleingang: 1 x programmierbar
• Analogeingang: 1 x programmierbar 0–10 V oder 0–22 mA

Besondere Merkmale

• Elektromagnetischer Durchflussmesser unempfindlich gegenüber Additiven im Wärmeträger
• Kompatibel mit Wasser+Glykol-Gemischen (Ethylenglykol oder Propylenglykol) bis 40%, Berechnung gemäß MI004
• Betrieb als ePICV oder eDPCV möglich
• Bis zu 7 einstellbare Größen zur Durchflussregelung

Zulassungen und Zertifizierungen

• CE-Kennzeichnung
• MID – MI004 (angegeben)

Technische Merkmale / Spezifikationen

• MID-Richtlinie 2014/32/EU
• Messgenauigkeit des Durchflusses: bis zu 0,8% r.w.
• Verfügbare Sensorgrößen: 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h]: 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Temperaturbereich Flüssigkeit Sensor: -10 °C … +100 °C
• Nennpressung: PN16 (16 bar)
• Materialien Sensor und Gehäuse: DZR Messing und PEEK – Elektroden in HC276
• Temperatursensor Typ: PT500 – DS/PS – MI004 zertifiziert
• Kabellängen Temperatursensor: 3 m / 5 m in Silikon
• Temperaturmessbereich: 0 °C … +150 °C
• Display: 3-zeiliges beleuchtetes LCD
• Stromversorgung: 24 V AC/DC
• Kommunikation: RS485 und Ethernet RJ45; Protokolle MODbus RTU/IP, BACnet MS-TP und andere
• E/A: ON/OFF Digitalausgang, programmierbare digitale und analoge Eingänge (0–10 V / 0–22 mA)
