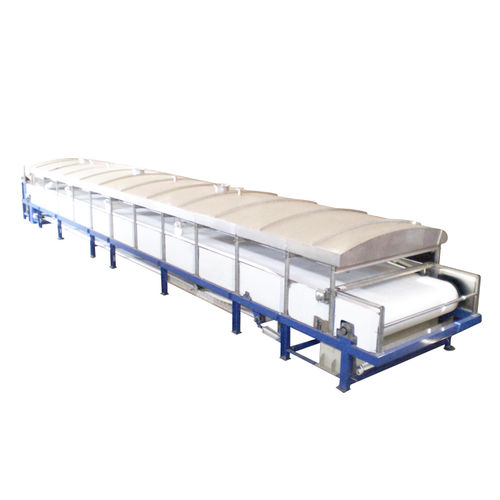

Band-Filter

für FeststoffeVakuumSand

Vakuumbandfilter sind kontinuierlich arbeitende horizontale Filter, die über ein Vakuum schnell sedimentierende Feststoffe aus Suspensionen trennen. Aufgrund ihrer vielseitigen Anwendbarkeit kommen sie unter anderem in der chemischen Industrie, in der Pharmazie, der Nahrungsmittelindustrie, der Umwelttechnik, der Farb- und Pigment- sowie der Mineralstoffindustrie und im Bergbau zum Einsatz. Typische Applikationen für das System sind Sand, Gips, Kalk, Erze, Schwefel, Industriemineralien und Flugasche. Bei den Vakuumbandfiltern hat sich Isımsan auf die Konstruktion und Herstellung des Traggurtfilters spezialisiert. Der Vakuum-Traggurtbandfilter besteht aus einem kontinuierlich umlaufenden, elastischen Traggurt, der zwischen zwei Umlenkwalzen geführt wird und an der Oberfläche mittels seitlicher Stege eine wannenförmige Mulde bildet. In der Mulde läuft synchron ein endloses Filtertuch, das auf der Unterseite über getrennte Walzen zurückgeführt wird. Am Bandanfang erfolgt die gleichmäßige Suspensionsaufgabe. Das Filtrat wird durch ein anliegendes Vakuum durch das Filtertuch hindurchgesaugt und dann abgeleitet. Auf dem Filtertuch verbleibt der Feststoff und bildet den Filterkuchen. Am Bandende trennt sich an der hinteren Umlenkwalze das Filtertuch vom Traggurt. Der Traggurt läuft zur vorderen Umlenkwalze zurück. Das Filtertuch wird zu einer weiteren Walze transportiert, dort umgelenkt und der Filterkuchen wird abgeworfen. Anschließend wird das Filtertuch gewaschen und zurückgeführt.
