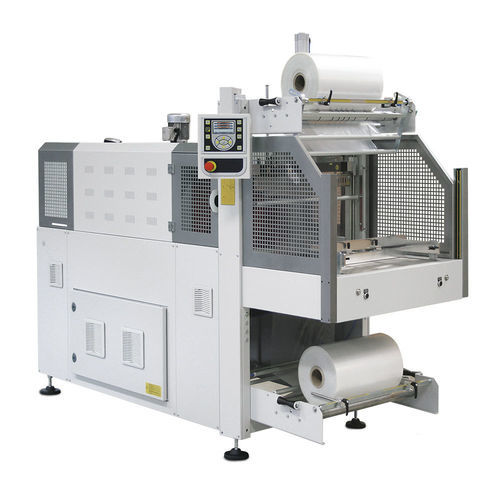

Bündelmaschine FS600

Übersicht
Halbautomatische Bündelmaschine FS600 mit 550 mm Kreuzsiegelleiste, motorisierten oberen und unteren Abwicklern und Monoblock-Sleeve-Ausführung mit Schrumpftunnel. Verarbeitet Produkte bis 380 mm Höhe. Maximale Produktionsgeschwindigkeit: bis zu 10 ppm (abhängig von Produktgröße, Verpackungsformat und Folientyp). Empfohlene Folie: LDPE 20–100 µm.

Funktion und Ablauf
Der Bediener legt die Produkte (max. Höhe 380 mm) auf die Arbeitsfläche; ein pneumatischer Schieber (Zwei-Tasten-Bedienung) führt sie zur Siegelleiste. Nach Anlegen der Folie fixiert eine pneumatische Presse das Produkt, anschließend erfolgt Längsschnitt und Siegelung. Ein motorisiertes Förderband transportiert das Paket durch den Schrumpftunnel zur Fertigstellung.

Einsatz und Vielseitigkeit

• Breites Spektrum verpackbarer Produkte
• Schneller, bedienerfreundlicher Verpackungszyklus
• Geeignet für Branchen: Getränke, Konserven, Ölmühlen, Mehl/Granulate/Zucker, Geflügel (Eierkartons), Grafik/Papierverarbeitung, IT/Elektronik, Haushaltssprays, Kosmetik, Pharma, Kunststoff, Holz, Metallverarbeitung, Schmierstoffe, Kartonagen, Regalsysteme, Logistik, Lohnverpackung

5 Gründe für dieses Produkt

• Technische Einkaufsunterstützung
• 12 Monate Garantie auf Ersatzteile
• Kurze Lieferzeiten
• Speicher für bis zu 20 Arbeitszyklen
• FLXMOD® Steuerung mit 4,3” Grafik-LCD und SPS

Technische Daten
Netzspannung: 220–240 / 380–415 V
Netzfrequenz: 50 / 60 Hz
Versorgungsspannung: 3PH + PE / 3PH + N + PE
Installierte Leistung: 13.900 W
Luftdruck: 6 bar
Luftverbrauch: 14,5 Nl/p
Siegelleiste: 550 mm
Max. Produkthöhe: 380 mm
Produktionsgeschwindigkeit: bis zu 10 ppm
Max. Rollendimensionen: 540 x Ø 350 mm
Maschinenmaße: H 2105–2265 mm, L 2565 x B 1200 mm
Arbeitshöhe: 945–1105 mm
Nettogewicht: 530 kg

Wesentliche Merkmale

• Halbautomatische Bündelmaschine, Monoblock-Struktur
• Einkammerschrumpftunnel
• Motorisierte obere und untere Abwickler mit Lade-Rollen und metrischer Zentrierskala
• Pneumatischer Schieber mit Zwei-Tasten-Steuerung und pneumatische Produkthaltepresse
• Pneumatisch betätigte Schweißleiste mit Sicherheitssensoren
• Kaltklingen-Folienabschneidung mit pneumatischer Betätigung
• Motorisiertes Förderband zum Tunnel
• FLXMOD® Steuerungssystem: 4,3” Grafik-LCD Drehregler mit SPS; Energie- und Steuerungssektion mit Wechselrichter, IN/OUT-Modulen (16 digitale E/A), analogen Eingängen und Thermoelementmodulen
• Drehzahlregelung der Maschine und Ofenbänder mittels Frequenzumrichter
• Einstellbarer Luftstrom im Tunnel durch unabhängige Umlenker
• Tunnelförderband mit hochhitzebeständigen Glasfaserstäben (SMI-Patent), trägt bis zu 30 kg, korrosionsfrei und wartungsfreundlich
• Kühlsystem für den Ofen und reduzierter Energieverbrauch
• CE-Konformität
