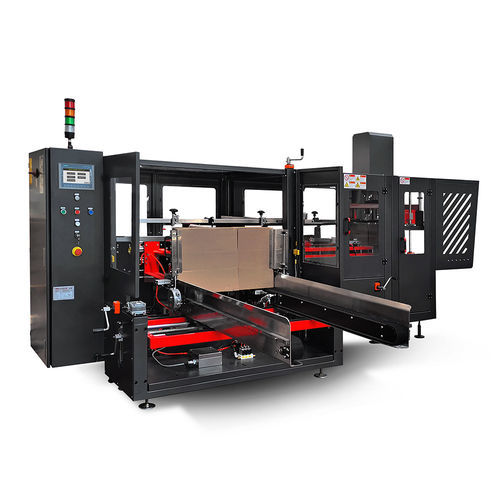

Automatischer Kartonaufrichter 50SB TN HM

Hotmelt-KlebstoffVerschluss von untenpneumatisch

Kurzbeschreibung
Die Speed Former 50SB TN HM ist ein Kartonaufrichter, der den Boden von Kartons im American-Style automatisch mit einer Heißklebetechnik (Nordson Mesa) formt und verschließt. Ausgestattet mit einem motorisierten Horizontalmagazin für ca. 150 Kartons, benötigt die Maschine Strom und Druckluft. Auswurf rechts oder links auf Anfrage möglich.

Funktion und Arbeitsablauf
Eine Sauggreifergruppe, angetrieben durch eine Venturi-Einheit, entnimmt ein Werkstück aus dem motorisierten Magazin und hält es während des Öffnens mittels Klemmsystem. Ein Schieber positioniert den Karton zu zwei motorisierten Förderbändern, die ihn in den Klebe- und Schließbereich transportieren. Eine pneumatische Presse im Inneren des Kartons sichert die frisch verklebten Laschen. Steuerung und Format-/Speicherverwaltung erfolgen über eine SPS mit Siemens-Touchscreen.

5 GUTE GRÜNDE, DIESES PRODUKT ZU WÄHLEN

• Technischer Support beim Einkauf
• Hervorragendes Preis-Leistungs-Verhältnis
• 12 Monate Garantie auf Ersatzteile
• Kurze Lieferzeiten
• Seit über 35 Jahren am Markt vertreten

Produktdaten
Maschinengröße: L 3400 mm × B 2431 mm × H 1730 mm
Nettogewicht: 1000 kg
Versorgungsspannung: 380 V – 3-phasig
Netzfrequenz: 50 / 60 Hz
Installierte Leistung: 2.1 kW
Luftdruck: 6 bar (Betrieb 5–6 bar)
Magazinkapazität: ca. 150 Kartons
Mindestkarton: L 250 × W 150 × H 150 mm
Maximalkarton: L 530 × W 400 × H 400 mm
Kartontyp: American Style

Maschinenmerkmale und Parameter

• Stromversorgung: 380 V – 50/60 Hz – 3-phasig
• Installierte Leistung: 2.1 kW
• Luftdruck: 5–6 bar
• Motorisiertes Magazin: ≈150 Kartons (variabel nach Kartondicke)
• Produktionskapazität: bis zu 12 Kartons/min (abhängig vom Karton)
• Maschinengewicht: 1000 kg
• Maschinenabmessungen: L 3400 × B 2431 × H 1730 mm
• Max. Geräuschpegel: ≤ 75 dB
• Not-Aus-Taster gemäß CE
• Verschluss: Heißkleber (Nordson Mesa) und pneumatische Innenpresse
• Arbeitshöhe: 650 + 100 mm
• 30 Speicherplätze per Touchscreen verwaltbar

Technische Spezifikationen

• Modell: Speed Former 50SB TN HM
• Stromversorgung: 380 V – 3-ph – 50/60 Hz
• Installierte Leistung: 2.1 kW
• Luftdruck: 5–6 bar (typ. 6 bar)
• Magazinkapazität: ca. 150 Kartons
• Produktionsgeschwindigkeit: bis zu 12 Kartons/min
• Abmessungen (L×B×H): 3400 × 2431 × 1730 mm
• Gewicht: 1000 kg
• Arbeitshöhe: 650 + 100 mm
• Max. Schallpegel: ≤ 75 dB
• Formatbereich: L250×W150×H150 — L530×W400×H400 mm
• Kartontyp: American
• Verschlussboden: Hot Melt (Nordson Mesa)
• Steuerung: SPS mit Siemens-Touchscreen (Formate und 30 Speicher)
