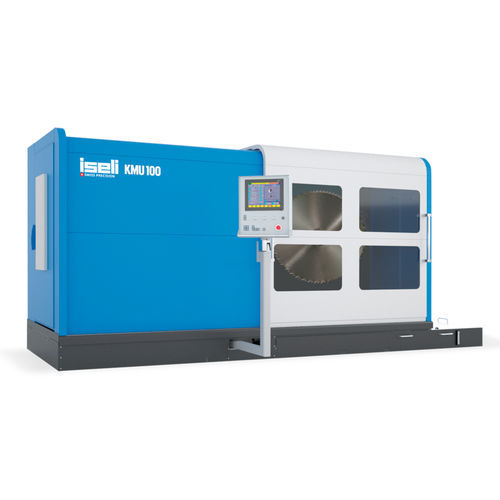

Schleifmaschine für Kreissägeblatt KMU 100

CNCautomatisch8-Achs

Innovation aus dem Hause ISELI! Die KMU 100 wurde mit zahlreichen neuen Technik-Highlights ausgestattet. Sie schleift vollumfänglich hartmetallbestückte Kreissägen mit einem Durchmesserbereich von 300 bis 1800 mm. Insgesamt steuert die Maschine acht CNC-gesteuerte Achsen. Drei davon werden primär für die Sägeblattpositionierung und den Vorschub verwendet, die restlichen fünf übernehmen das Verfahren des Schleifkopfs. Der Schleifkopf bildet das Herzstück der Maschine. Er besteht aus einer wassergekühlten Schleifspindel und entsprechender Sensorik, um die Prozesssicherheit zu gewährleisten. Die Schleifspindel besitzt zwei Wellenenden. An einem Ende ist die Brust- und Rücken-Schleifscheibe montiert, am anderen die beiden Schleifscheiben für das Flanken- und Spanerrillenschleifen. Somit sind insgesamt drei Schleifscheiben angetrieben. Zur Sensorik zählen ein 3D-Messtaster, mit welchem die Sägezähne exakt vermessen werden können, und ein Schallsensor, der das Sägezahnantasten im Automatikbetrieb übernimmt. Außerdem verfügt die KMU 100 über eine Verschleißkompensation der Brust- und Rücken-Schleifscheibe. In Zusammenarbeit mit unseren erfahrenen Prozesstechnikern wurden speziell im Bereich Metallsägen neue Sägezahn-Geometrien entwickelt, welche Maßstäbe an Standzeiten und Zuverlässigkeit setzen. Um diese Sägezahn-Geometrien zu schleifen, bedarf es ein Höchstmaß an Präzision und Genauigkeit! Für die Eingaben der komplizierten Sägezahn-Geometrien steht dem Bediener ein ausgeklügeltes Bedienkonzept zur Verfügung, welches sich intuitiv und schnell bedienen lässt. Es werden Rezepte für die einzelnen Sägeblätter erstellt, welche jederzeit abgespeichert und aufgerufen werden können.
