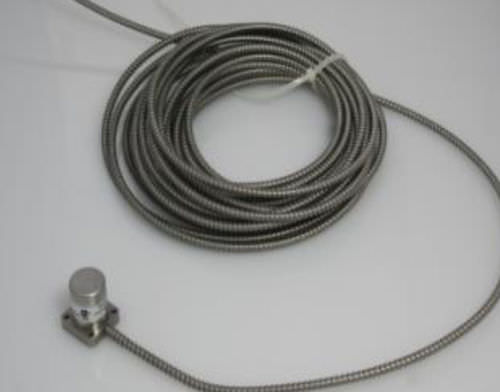

Dreiachsiger Beschleunigungsmesser 942

VibrationplatzsparendIndustrie

ACCELEROMETER Das IRD Modell 942 ist ein seismischer Festkörper-Beschleunigungsmesser zur permanenten Montage an Maschinen. Er ist so konstruiert, dass er rauen Industrieumgebungen, einschließlich hoher Temperaturen und spritzender Flüssigkeiten, standhält. Der große Frequenz- und Amplitudenbereich des 942 eignet sich für die meisten Arten von rotierenden Maschinen. Die geringe Größe des 942 erlaubt die Installation in der Nähe von Lagern, und das integrierte Panzerkabel eliminiert Probleme, die bei Steckverbindern häufig auftreten. Der 942 verfügt über einen internen Verstärker mit niedriger Impedanz, der in der Lage ist, ein Schwingungssignal präzise über ein bis zu mehrere tausend Fuß langes Kabel zu übertragen, ideal für große Installationen mit zentralisierter Signalverarbeitungsausrüstung. Eine DC-Vorspannung am Ausgang ermöglicht die Fernprüfung der Kabeldurchgängigkeit und den ordnungsgemäßen Betrieb. Der 942 kann direkt an der Maschine oder auf einer optionalen Montageplatte montiert werden, die mit einer Schraube ¼- 28 an der Maschine befestigt wird. ALLGEMEINE SPEZIFIKATIONEN Häufigkeit Antwort 5 Hz bis 2 kHz ± 10% bei 21°C (70°F) Empfindlichkeit 100 mV/g ± 10% bei 100Hz Magnetisches Feld Empfindlichkeit 100 µg/Gauß Ausgabe Impedanz 100 Ohm Dynamisch Bereich .001-75 g Spitze Resonanz Häufigkeit 22 kHz, montiert, nominal Querformat Antwort 5%, durchschnittlich Erdung Gehäuse vom Stromkreis isoliert Macht Anforderung +16 bis +26 VDC 1 bis 4 mA Konstantstrom-Diode Ausgangsvorspannung +10 bis +18 VDC Gehäusematerial Edelstahl der Serie 300 Umwelt Schutz Klasse I, II, III, Abteilung I, Gruppen A. B, C, D, E, F, G Gefährlicher Ort im Innen- oder Außenbereich, mit Sicherheitsbarriere Temperaturbereich -40 bis 300° F -40 bis 149° C
