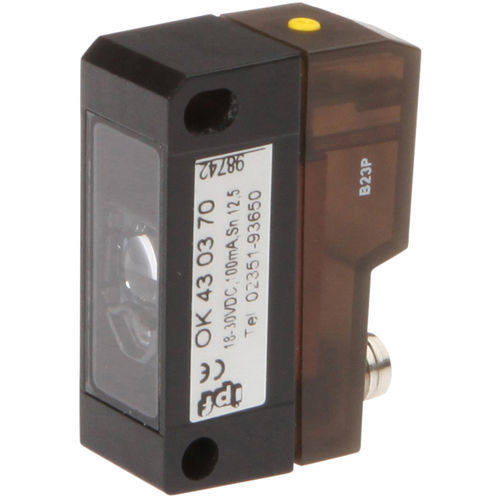

Weißlicht-Kontrasttaster OK430370

GlasfaserIP67

Sensor Optisch, Kontrast, 43x31x15mm, Weißlicht, Sn: 10,5-14,5, 18-30V DC, PNP/NPN Gegentakt (Push/Pull), M8-Steckverbinder 4polig, IP67, PMMA, 10kHz, Teach-In Beschreibung Optische Sensoren - Kontrasttaster Kontrasttaster sind in der Lage die visuellen Unterschiede (z.B. Reflexionsvermögen, Helligkeitsunterschiede) zwischen benachbarten Gebieten zu unterscheiden. In der Regel projizieren die Geräte einen Lichtfleck auf eine Objektoberfläche und werten das reflektierte Licht aus. Ausführungen mit Lichtleiteranschluss können neben dem Auflicht- auch im Durchlichtbetrieb eingesetzt werden. Kontrasttaster sind vielseitig einsetzbar, sie finden unter anderem Anwendung bei der Positionskontrolle von Druck- oder Farbmarken, Unterscheidung von Helligkeitsabweichungen oder bei der Intensitätskontrolle von Selbstleuchtern wie (LEDs oder Displays, …). Technische Daten Elektrische Eigenschaften Betriebsspannung (DC) 18 - 30V Bemessungsschaltstrom lOOmA Polzahl 4 Spannungsabfall 2V Ausführung des elektrlschen Anschlusses Steckverbinder Mo Elnstellverfahren Teoch-ln Uchtfarbe umschaltbar Nein über Software programmlerbar Nein Mechanische Eigenschaften Umgebungstemperatur -25 - 65SC H8he des Sensors iîmn Maximales Anzugsmoment O.SNm Schutzart (IP) IP67 Optische Eigenschaften Abstand Llchtfokus 125 Nenntastwelte '2,5mm Druckmarken Erkennung Nein Uchtart Wei^licht Trübungskontrolle Nein Sonstige Eigenschaften Referenzabstand 125 Messberelch 10.5 - 14.5mm Leerlaufstrom 20mA Schaltfrequenz lO.OOOHx Ausführung der Schaltfunktlon Gegentckt (Push/Pull) Ausführung des Schaltausgangs PNP/NPN Kurzschlussfest Nein Verpolungsslcher Nein
