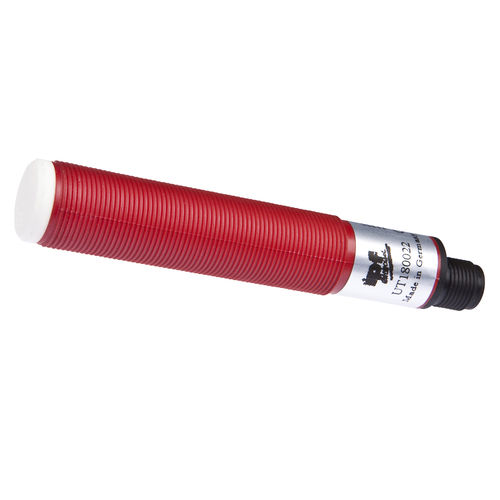

Ultraschallsensor Typ Reflex UT180022

mit Hintergrundausblendung

Sensor Ultraschall, Taster, M18x1 104lang, Sn: 200-2000, 15-30V DC, 4-20mA, M12-Steckverbinder 5polig, IP67, Kunststoff, Teach-In, LED, Schallkeule axial Ultraschall-Sensoren - Abstandsmessend Ultraschallsensoren sind berührungslos und verschleißfrei arbeitende Positionsschalter, die auch unter rauen Umgebungsbedingungen eingesetzt werden können. Ein wesentlicher Vorteil dieser Geräte besteht darin, dass Material und Oberflächenbeschaffenheit der zu erfassenden Objekte nahezu beliebig sein können. Es werden feste, flüssige, körnige und pulverförmige Materialien erkannt. Dabei haben Form und Farbe der Objekte keinen Einfluss auf das Abfrageergebnis. Auch die Fähigkeit, durchsichtige Materialien wie Folien oder Flüssigkeiten zu erfassen, ist von besonderer Bedeutung. Ultraschallsensoren werden bei der Abstandsmessung (z.B. Durchmessererfassungen, Schlaufenregelung), der Niveau bzw. Füllhöhenkontrolle (z.B. Siloabfrage), bei Positionierungs- und Anwesenheitsabfragen (z.B. Glasscheibenpositionierung, Folienrisskontrolle, Glasflaschenabfrage) eingesetzt. Elektrische Eigenschaften Betriebsspannung (DC) 15 - 30V Ansprechzeit 200ms Leerlaufstrom 30mA Relative Wiederholgenauigkeit 0,4% Ausführung des Analogausgangs 4 mA ... 20 mA Einstellverfahren Teach-In Schallaustritt axial Verpolungssicher Ja Messbereich 200 - 2.000mm Auflösung 1mm Polzahl 5 Trägerfrequenz 180kHz Ausführung des elektrischen Anschlusses Steckverbinder M12 Kurzschlussfest Ja Schutzklasse III Mechanische Eigenschaften Umgebungstemperatur -20 - 70°C Gewindemaß metrisch 18 Länge des Sensors 104mm Schutzart (IP) IP67
