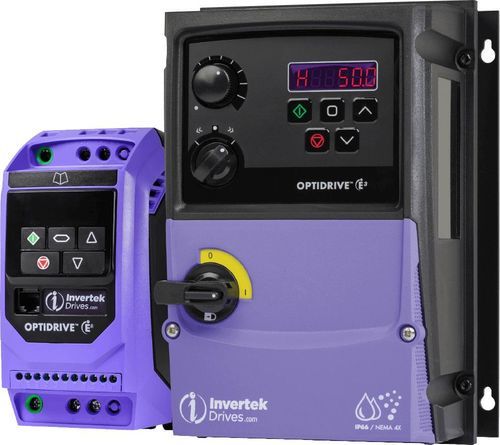

Bürstenloser Umrichter Optidrive E3

Induktiondreiphasigeinphasig

Übersicht
Allzweck-Frequenzumrichter für schnelle Inbetriebnahme und präzise Motorsteuerung. Kompakte Bauform mit werkseitigen Einstellungen für sofortigen Betrieb und optimierten Energieeinsatz.

Hauptmerkmale

• Einfache Inbetriebnahme: Basis-Setup mit 14 Parametern, werkseitige Einstellungen für die meisten Anwendungen und kontaktorähnliche Anschlüsse für einfache Verdrahtung.
• Intuitives Bedienfeld: präzise digitale Steuerung über das integrierte Bedienfeld.
• Anwendungs-Makros: Industrial-, Pump- und Fan-Modi zur Anpassung an die Anwendung.
• Interner EMC-Filter Kategorie C1: integrierter Filter (Kat. C1, EN61800-3:2004) reduziert Installationsaufwand und -kosten.
• On-Board-Kommunikation: Modbus RTU und CAN serienmäßig für die Systemintegration.
• Kompakte Bauweise und werkseitige Voreinstellungen für schnellen Start.

Motorsteuerung
Sensorlose Vektorregelung für verschiedene Motortypen:

• IM — Asynchronmotor: IE2, IE3, IE4 & IE5
• PM — Wechselstrom-Permanentmagnetmotor
• BLDC — bürstenloser Gleichstrommotor
• SynRM — Synchrone Reluktanzmaschine
• LSPM — Line-Start PM-Motor

Installation & Inbetriebnahme
14-Parameter Basis-Setup kombiniert mit kontaktorähnlichen Anschlüssen für vereinfachte Verdrahtung. Werkseinstellungen decken gängige Installationen ab; Feinanpassung über das Bedienfeld möglich.

Garantie & Herstellung
Entwickelt und gefertigt im Vereinigten Königreich. Optidrive-Produkte mit bis zu 5 Jahren Garantie.

Zertifizierungen & Zulassungen
CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL (je nach Produktfamilie).

Supportmaterial
Produktbroschüren, technische Datenblätter und Multimedia-Ressourcen (Produktvideos und Bilder) für Optidrive E3 und die Optidrive E-Serie verfügbar.

Technische Daten

• Eingangsspannung: 110–480 V (Einphasen- & Dreiphaseneingang)
• Leistungsbereich: 0,37–37 kW (0,5–50 PS)
• Motorsteuerung: Sensorlose Vektorregelung für IM, PM, BLDC, SynRM, LSPM
• EMV-Filter: Interne Kategorie C1 entsprechend EN61800-3:2004
• Fieldbus / Kommunikation: Modbus RTU und CAN serienmäßig
• Inbetriebnahme: 14-Parameter Basis-Setup; kontaktorähnliche Anschlüsse
• Anwendungs-Makros: Industrial-, Pump- und Fan-Modi
• Medien: Produktvideoausschnitte und Bildmaterial verfügbar
• Herstellung: Entwickelt und gefertigt im Vereinigten Königreich
• Zertifizierungen: CE, CULUS, RCM, UKCA, TUV, RoHS, ECA ETL
• Garantie: Bis zu 5 Jahre auf Optidrive-Produkte
