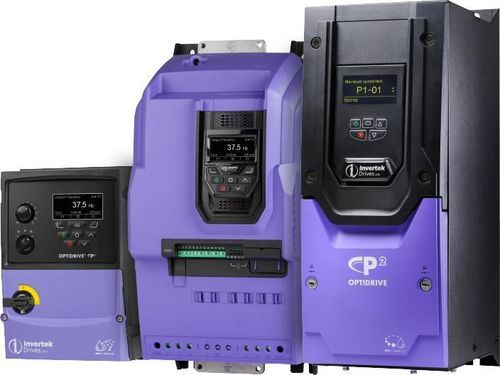

Synchronumrichter Optidrive P2

bürstenlosInduktiondreiphasig

Übersicht
Hochleistungs-Frequenzumrichter für den schweren industriellen Einsatz. Bietet flexible Installations- und Inbetriebnahmeoptionen, integrierte Schutzfunktionen und Konnektivität für moderne Motortypen und Steuerungssysteme.

Leistungsdaten

• Versorgungsspannungsbereich: 200–600 V
• Eingangsphasen: Einphasen- & Dreiphasenbetrieb
• Ausgangsleistung: 0,75–250 kW (1–400 HP)
• Überlastfähigkeit: 150 % für 60 Sekunden; 200 % für 4 Sekunden

Hauptmerkmale

• Sensorlose Vektorregelung — bis zu 200 % Drehmoment aus dem Stillstand für zuverlässiges Anlaufen und präzise Drehzahlregelung unter allen Lastbedingungen
• PM-Motorsteuerung — unterstützt Permanentmagnetmotoren
• Integrierter EMV-Filter — interner Filter zur Reduzierung von Installationsaufwand und -kosten
• Integrierter Brems-Transistor — reduziert externe Komponenten und spart Schaltschrankplatz
• Sensorlose Vektorregelung für mehrere Motortypen:
  • Asynchronmotoren (IM)
  • Permanentmagnetmotoren (PM)
  • Brushless-DC-Motoren (BLDC)
  • Synchronous Reluctance Motoren (SynRM)
  • Line Start PM Motoren (LSPM)
• Optionen & Software — externe EMV-Filter, Bremswiderstände, Netzdrosseln, Ausgangsfilter und weitere Installationsoptionen verfügbar
• Optistick Smart kompatibel — schnelles Inbetriebnahme-Tool
• An Bord Feldbusse: Modbus RTU und CAN serienmäßig
• Konnektivität: Bluetooth und NFC-Unterstützung für mobile/ferngesteuerte Inbetriebnahme

Gehäuseoptionen

• IP20 — kompakte Gehäuse für Schaltschrank-/Panelmontage; Leistungsbereiche bis 250 kW/400 HP; Betrieb bis 50 °C; Schlüsselbohrungen für schnelle Montage; Merkmale wie Schnellanschlussklemmen, integrierte Hilfekarte und DIN-Schienen/Schlüsselbohrungs-Montageoptionen
• IP55 — robust gekapselte Ausführungen für industrielle Umgebungen; Betrieb von -10 °C bis 50 °C; bietet die standardmäßige 150 % Überlast für 60 Sekunden
• IP66 / NEMA 4X Outdoor — außen einsetzbares Polycarbonatgehäuse für Direktmontage am Maschinenrahmen, staubdicht und waschbar; conformal coated Leiterplatten und korrosionsbeständiger Kühlkörper; beschichteter Kühlkörper als Standard für Hygiene-/Washdown-Anwendungen; einige Baugrößen mit steckbaren Klemmen und Modulen

Sicherheits- und Steuerungsmerkmale

• Safe Torque Off (STO) — zur Integration in Maschinensicherheitskreise, reduziert mechanische Schutzelemente und Schaltschrankfläche
• Eingebaute PLC-Funktionalität — programmierbare Logikfunktionen, Komparatoren, Timer, mathematische Funktionen und antriebspezifische Funktionen; Programmschutz gegen unautorisierte Kopien; komplette Steuerung der Antriebs-E/A
• Schnellanschlussfunktionen — 5 mm Federkraftklemmen mit geführten Schrauben und leicht zugängliche EMV-Trennstelle bei relevanten Gehäusen

Typische Anwendungen & Vorteile

• Allgemeine Industrieautomation, HLK, Pumpen, Förderbänder, Nahrungsmittel & Getränke, Washdown-Umgebungen und andere Schwerlastprozesse
• Verbesserte Energieeffizienz und Prozesssteuerung dank Unterstützung moderner Motoren und fortschrittlicher Regelalgorithmen

Technische Daten

• Modellfamilie: Optidrive P2
• Versorgungsspannung: 200–600 V
• Eingangsphasen: Einphasen- & Dreiphasenbetrieb
• Leistungsbereich Ausgang: 0,75–250 kW (1–400 HP)
• Überlastklassen: 150 % für 60 s; 200 % für 4 s
• Motorsteuerung: sensorlose Vektorregelung, PM-Motorsteuerung; unterstützt IM, PM, BLDC, SynRM, LSPM
• Integrierte Merkmale: eingebauter EMV-Filter, integrierter Brems-Transistor, Safe Torque Off (STO)
• Konnektivität: Modbus RTU und CAN an Bord; Bluetooth und NFC für Inbetriebnahme
• Gehäuseklassen: IP20 (Panel), IP55 (geschützt, industriell), IP66 / NEMA 4X (Outdoor, staubdicht, waschbar)
• Umgebungs-/mechanisch: IP66-Einheiten aus Polycarbonat, conformal coated Leiterplatten und beschichteter Kühlkörper für Washdown/Hygiene-Anwendungen
• Installationshilfen: Schnellanschlussklemmen, Schlüsselbohrungs-Montage, steckbare Module/Klemmen, integrierte Kabelverlegung, mehrsprachiges TFT-Display und Hand/Auto-Tastaturoptionen
