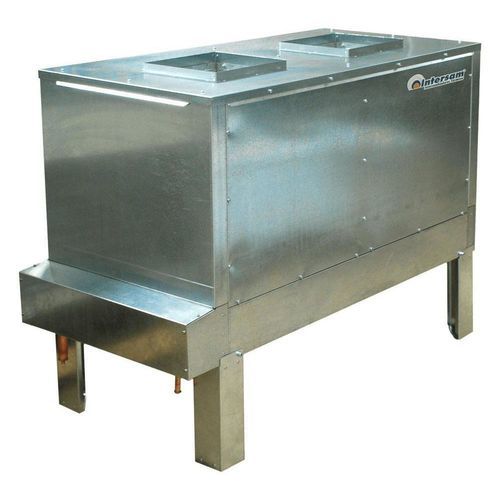

Radialventilatoren-Kondensator ICC e ICCI

Kupferfür gewerbliche Nutzungfür Industrieanwendungen

Anwendungen und Modelle
Diese zentrifugalen Direktantriebs-Kondensatoren sind für die Montage im Freien, in Kellern oder in Maschinenräumen ausgelegt, wo ein Luftdruck erforderlich ist, der die Druckverluste der Leitungen ausgleicht. Intersam bietet die Serien ICC und ICCI an. Innerhalb jeder Serie gibt es verschiedene Modelle, abhängig von Anzahl und Eigenschaften der Leitungen. Durch die modulare Bauweise können die Geräte an die Anforderungen der Installation angepasst werden und erlauben unterschiedliche Luftausblasrichtungen.

Konstruktion und Modularität
Die Außenstruktur besteht aus unabhängigen, verzinkten Blechmodulen für jeden Ventilator, was eine kompakte, steife Baugruppe ergibt und Vibrationen reduziert. Alle Teile und Verkleidungen sind abnehmbar, um die Wartung der Motoren zu erleichtern. Der Luftauslass ist konfigurierbar, sodass das Gerät vertikal oder horizontal mit Befestigungswinkeln montiert werden kann.

Kondensatorsystem und Rahmen
Die Kondensatorschläuche bestehen aus 1/2 in Kupferrohr mit gewellten Aluminiumlamellen, Lamellenabstand 2,1 mm. Die Schläuche sind in die Struktur eingesetzt, wodurch eine kompakte und robuste Einheit entsteht. Der Rahmen besteht aus verzinktem Blech und ist mit Schutzkragen versehen. Kupferkollektoren sind mit Füll-/Serviceventilen ausgestattet, um eine leckagefreie Installation zu gewährleisten.

Lüfter und Motoren
Die Lüfter sind zentrifugal, mit doppeltem Einlass, und haben einen Direktantriebsmotor auf der Laufradwelle. Die Handelsserie (ICC) wird mit Direktantrieb geliefert; die Industrieausführung (ICCI) wird mit Riemenscheiben geliefert. Motoren können als Einphasen 220 V / 50 Hz oder Dreiphasen 230–400 V / 50 Hz geliefert werden. Die gesamte Einheit ist auf einer Kiste mit Anti-Vibrations-System montiert. Die Motoren sind an eine wasserdichte Hauptanschlussdose angeschlossen, Schutzart IP-55.

Umwelt und Kältemittel
Die Geräte sind mit umweltfreundlichen Kältemitteln kompatibel. In der Fertigung werden Materialrecycling und die Kontrolle des Ressourcenverbrauchs (Wasser, Öl, Energie) angewendet, um die Umweltbelastung zu reduzieren.

Eigenschaften / Technische Daten

• Serien: ICC und ICCI
• Anwendung: Außenaufstellung, Keller oder Maschinenräume
• Typ: zentrifugale Direktantriebs-Kondensatoren
• Kondensatorschläuche: 1/2 in Kupferrohr mit gewellten Aluminiumlamellen
• Lamellenabstand: 2,1 mm
• Rahmen: verzinktes Blech, unabhängige Module pro Lüfter
• Kupferkollektoren mit Füll-/Serviceventilen für leckagefreie Installation
• Schläuche im Inneren der Struktur eingesetzt für kompakte und robuste Bauweise
• Lüfter: zentrifugal, doppelte Einlassöffnung
• Antrieb: Direktantrieb (ICC) / Riemenscheiben (ICCI)
• Motoroptionen: Einphasen 220 V / 50 Hz oder Dreiphasen 230–400 V / 50 Hz
• Montage: vertikal oder horizontal mit Befestigungswinkeln
• Anti-Vibrations-Montage und wasserdose Hauptanschlussdose gemäß IP-55
• Abnehmbare Teile und Verkleidungen für Wartungsarbeiten
